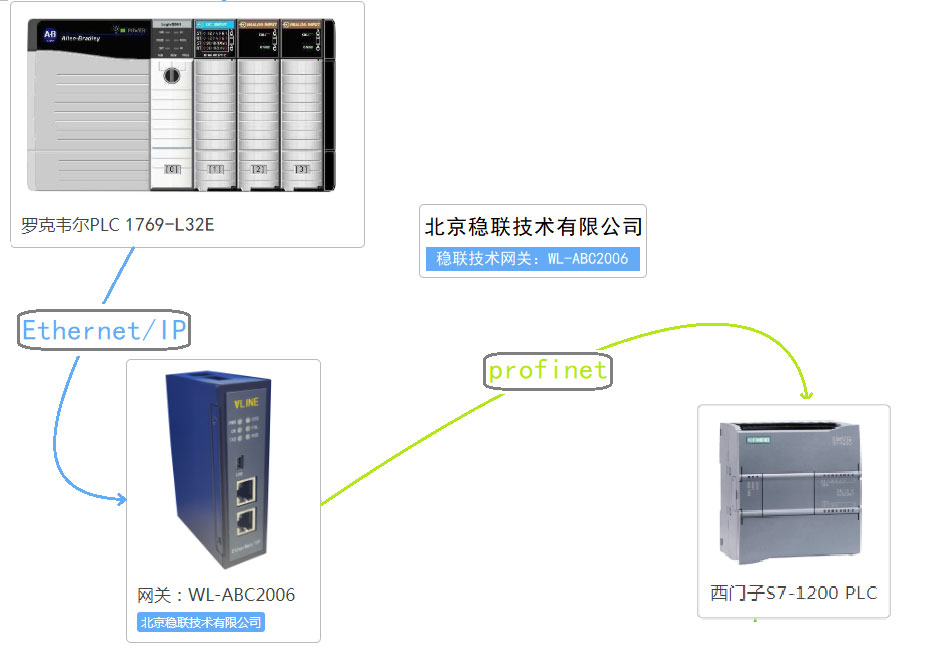

1、羅克韋爾（AB） PLC 1769-L32E以太網通訊（EtherNet/IP）與西門子S7-1200 PLC（PROFINET）進行連接。今天與大家分享一篇EtherNet/IP轉PROFINET的通訊配置方案。本文主要介紹穩聯技術的EtherNet/IP轉PROFINET網關WL-ABC2006，連接西門子S7-1200 PLC與羅克韋爾（AB） PLC 1769-L32E 通訊的配置過程，供大家參考。

2、硬件配置：

羅克韋爾（AB）PLC配置：1個1769-L32E、1個電源模塊（24V供電筆記本1臺）西門子PLC一臺（或其他PROFINET主站都可以），EtherNet/IP轉PROFINET網關一個，網線1根

軟件配置：RSLogix5000、Step7/博圖

詳細操作步驟：打開RSLogix5000，進行硬件組態，首先添加網關的EDS文件；

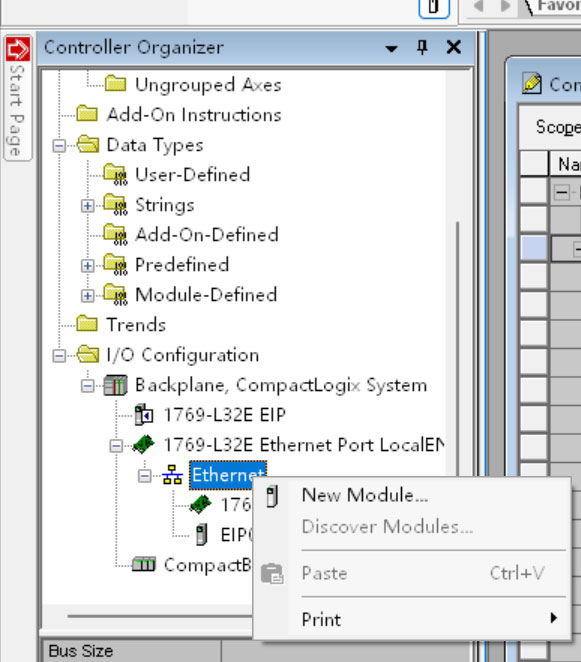

3、安裝完成后添加模塊，選擇New Module

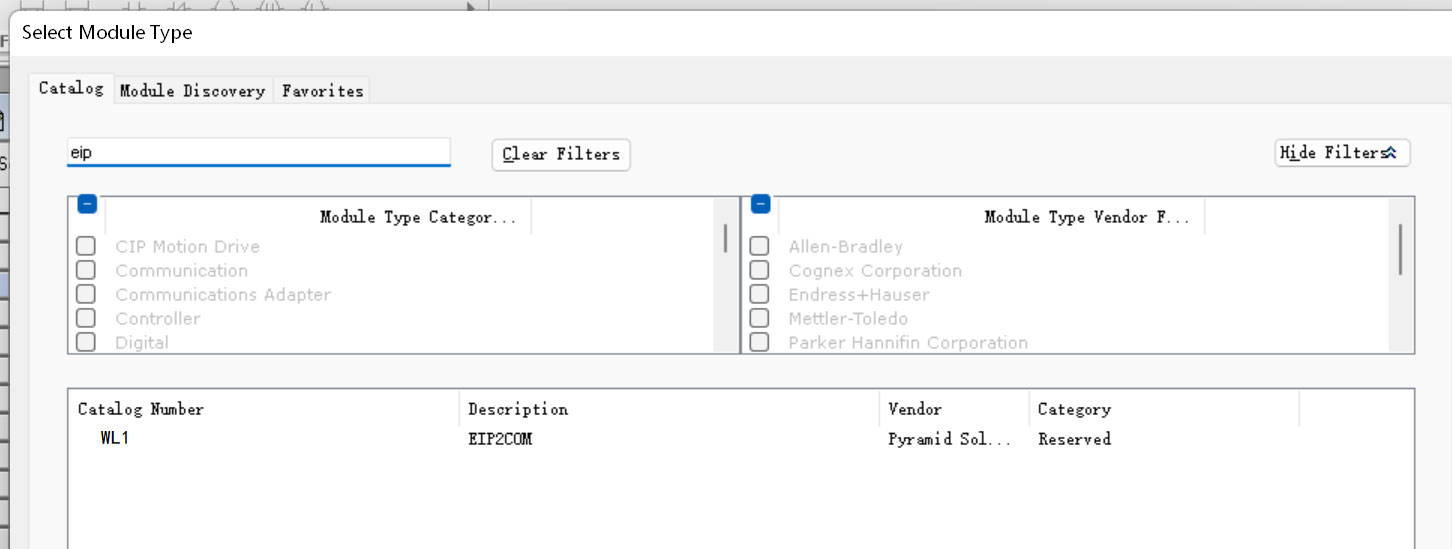

4、輸入EIP尋找EtherNet/IP轉PROFINET網關模塊，名稱顯示為WL1；

5、雙擊EtherNet/IP轉PROFINET網關模塊設置參數；

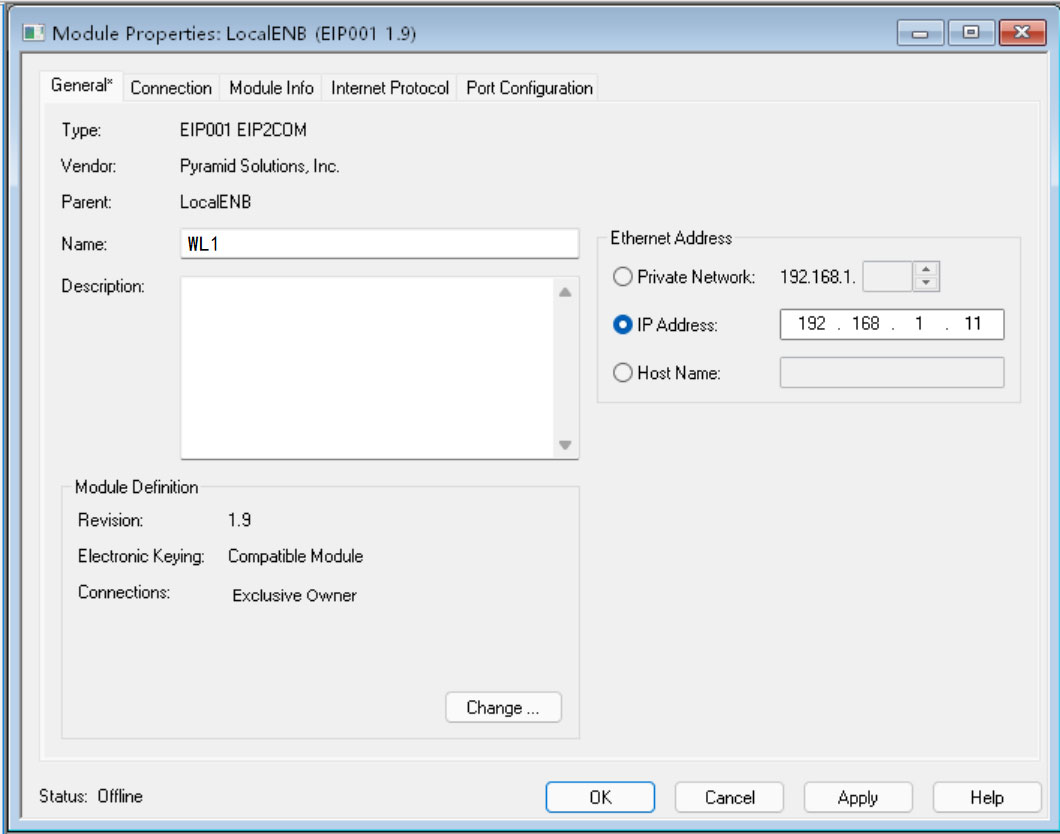

6、設置EtherNet/IP轉PROFINET網關的設備名稱和IP地址，本例為WL1， IP192.168.1.11（此處設備名稱可隨意寫，網關在EtherNet端不需要設置設備名稱）；

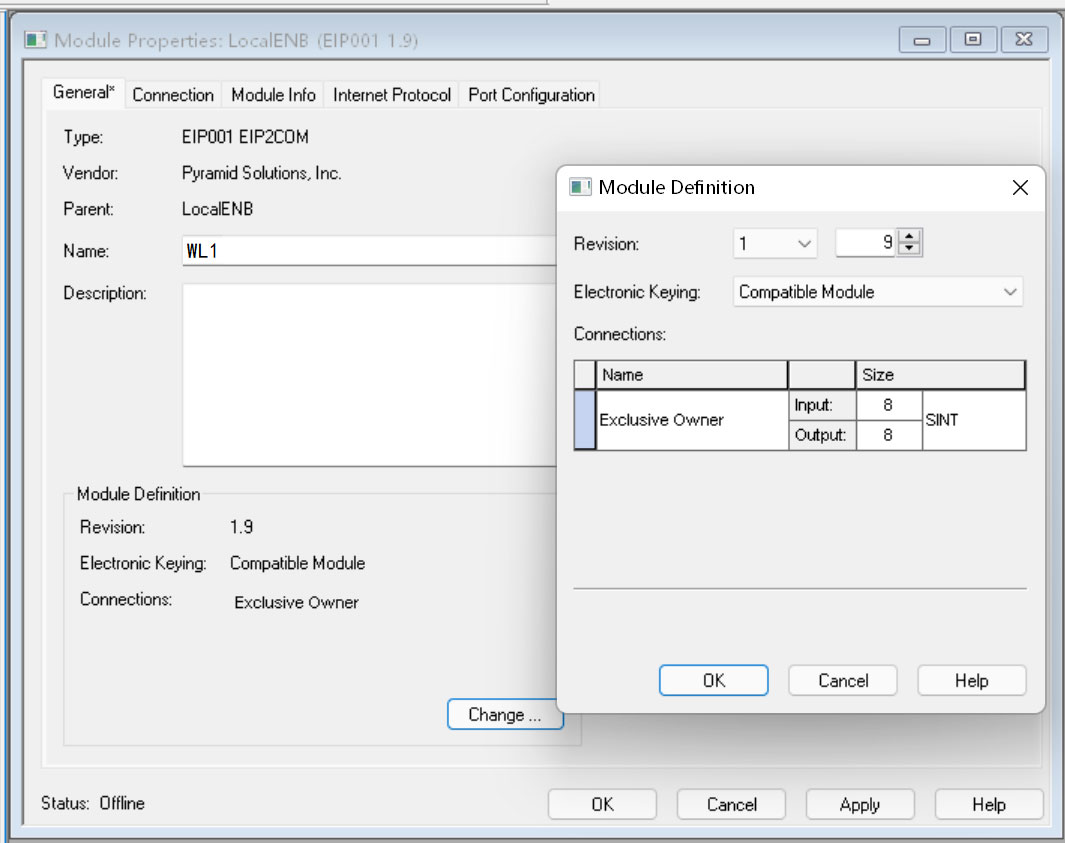

7、點擊Change設置數據的輸入輸出長度，本例為8個字節；

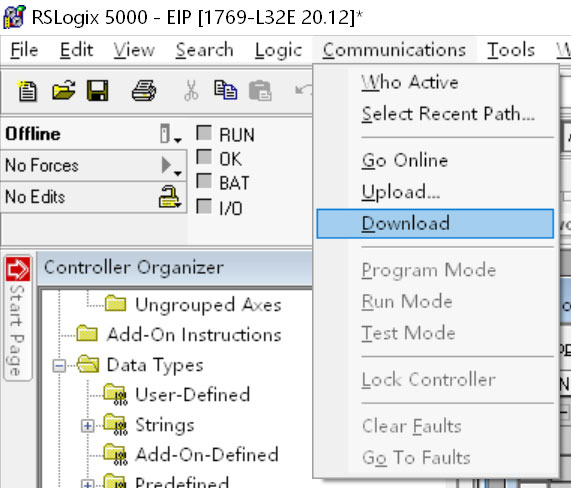

8、下載配置到PLC；

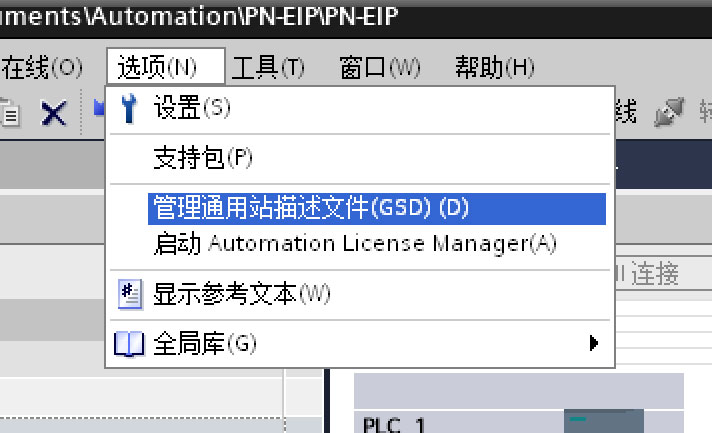

9、對西門子PLC進行配置，首先安裝GSD文件；

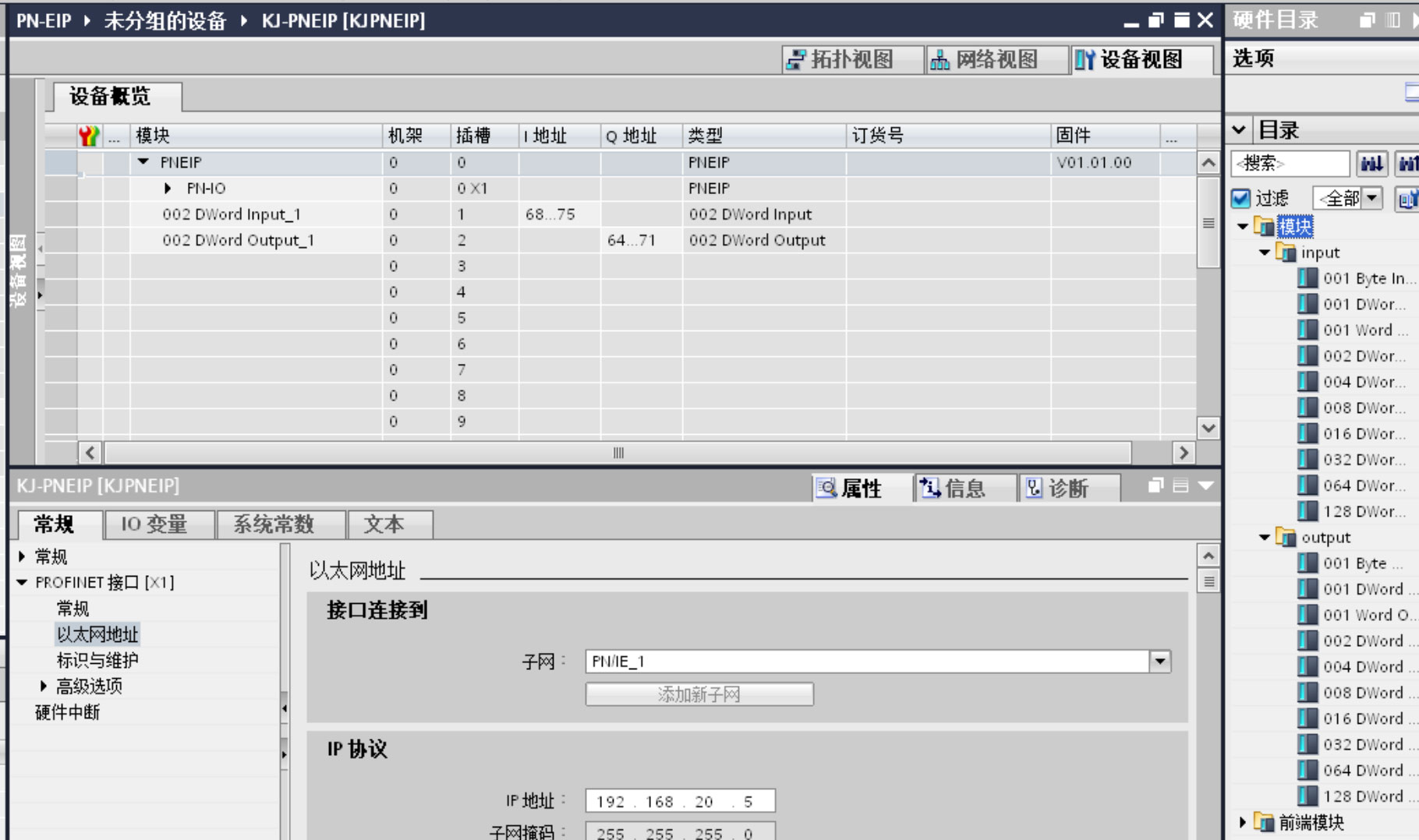

10、導入EtherNet/IP轉PROFINET網關進行組態，設置EtherNet/IP轉PROFINET網關的IP地址和設備名稱，本例設備名稱為WL1，IP地址為192.168.20.5；

11、設置數據的輸入輸出長度（本例為8個字節）；

設置完輸入輸出后下載配置到PLC。

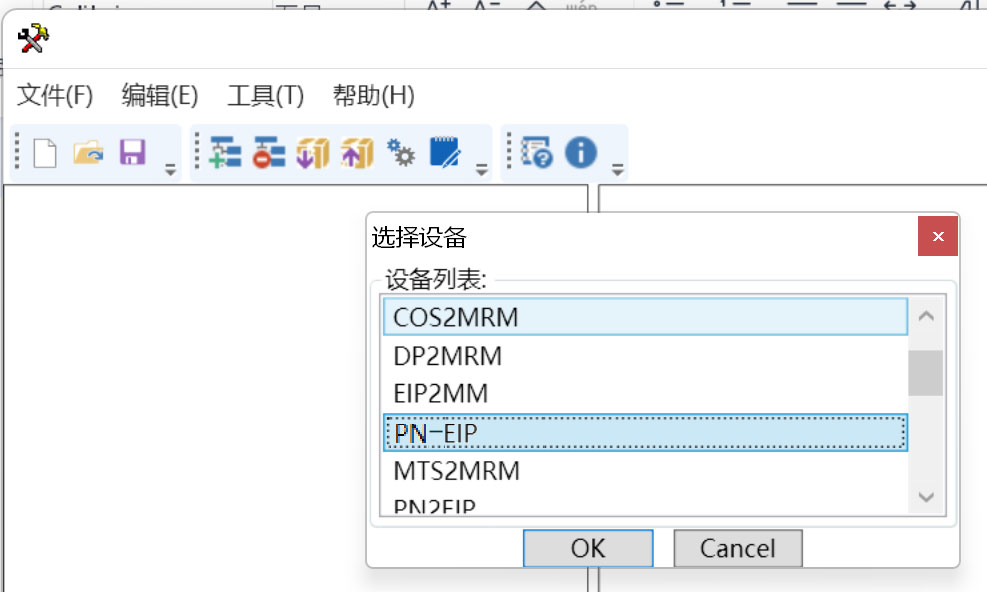

12、打開EtherNet/IP轉PROFINET網關配置軟件，新建項目選擇PN-EIP；

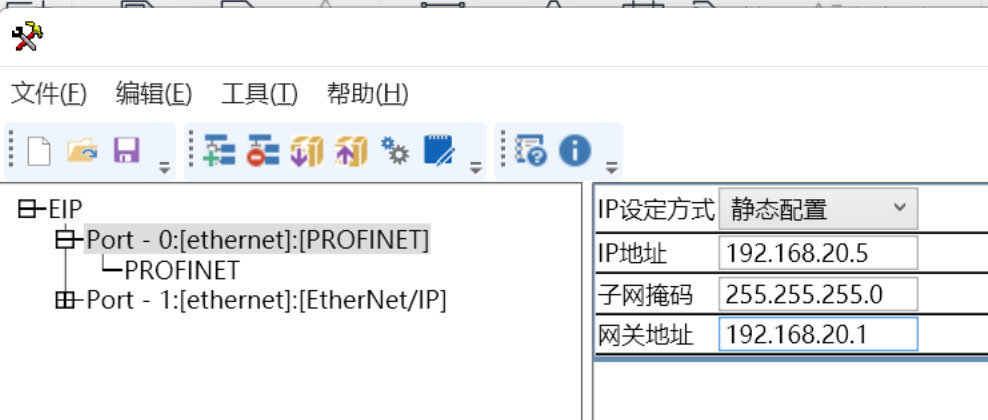

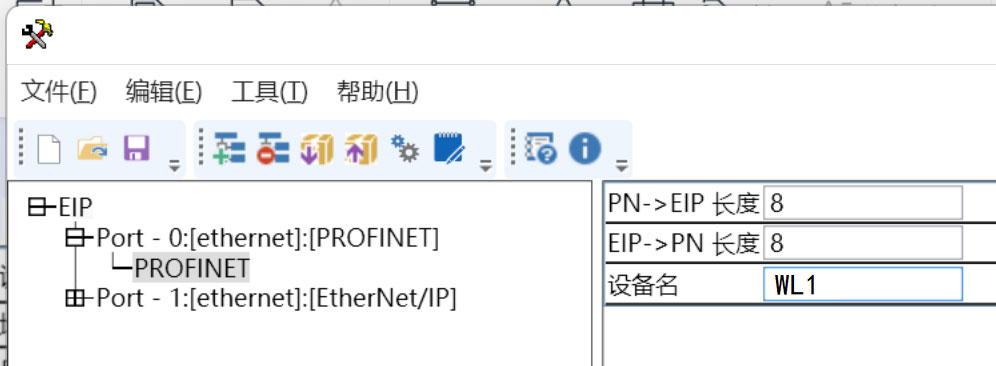

13、設置與西門子PLC的通訊參數EtherNet/IP轉PROFINET網關在PROFINET網絡中的IP及設備名稱。數據交換長度為8字節；

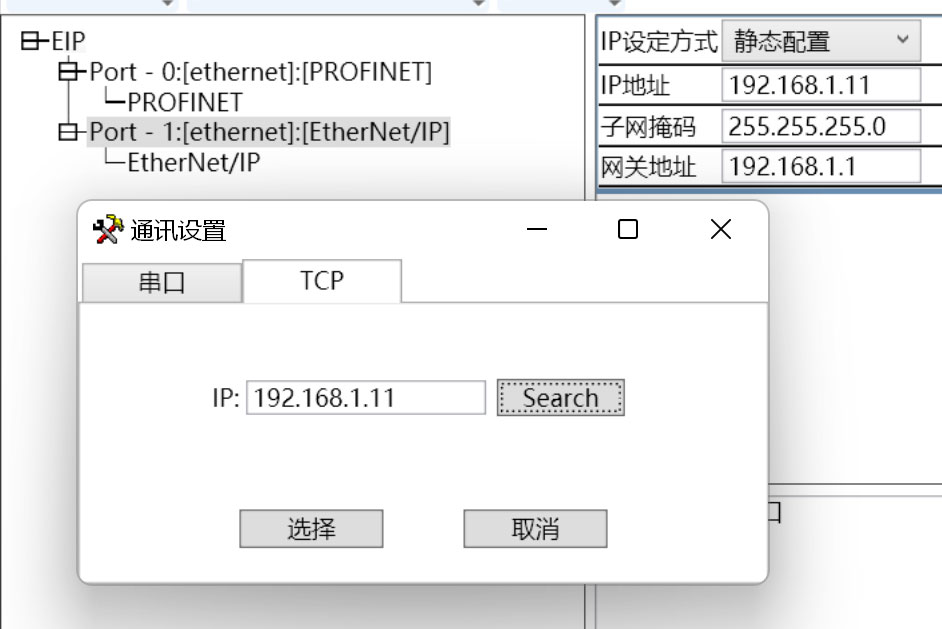

14、設置EtherNet/IP轉PROFINET網關在羅克韋爾（AB） PLC中的IP地址與組態中保持一致；

15、配置完成后選擇EtherNet/IP轉PROFINET網關默認IP口進行下載。（注意，下載配置要從底部網口處進行，建議下載配置前不要插正面網口）；

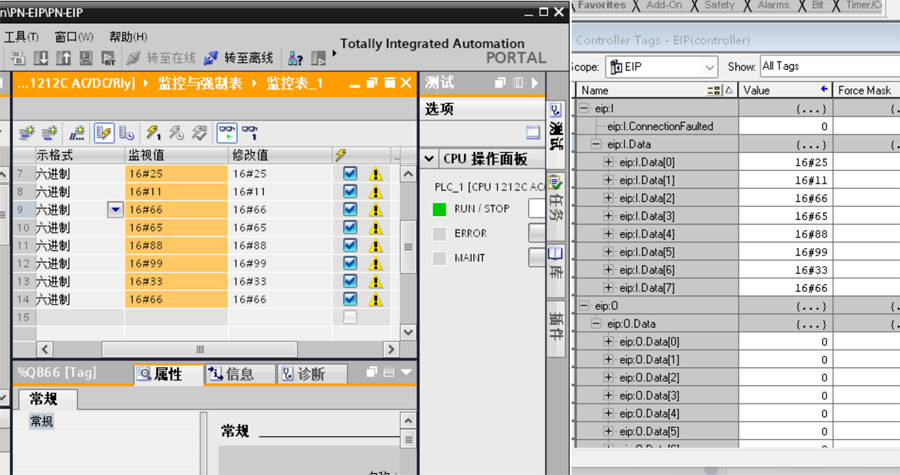

16、進行下載，下載成功后將EtherNet/IP轉PROFINET網關模塊重新上電即可.重新上電后EtherNet/IP轉PROFINET網關的PWR和SYS燈常亮表示電源及系統正常，OK燈常亮表示與PROFINET主站通訊正常。Run常亮表示EtherNET/IP主站通訊正常，ERR燈閃爍表示與EtherNET/IP通訊中斷。監控兩邊數值顯示數據交換成功；

以上是EtherNet/IP轉PROFINET網關連接羅克韋爾（AB） PLC配置案例分享，歡迎大家一起交流、探討。
