首頁 > 供應產品 > ZJHN-16C氣動薄膜調節閥，氣動雙座調節閥，氣動鑄鋼調節閥

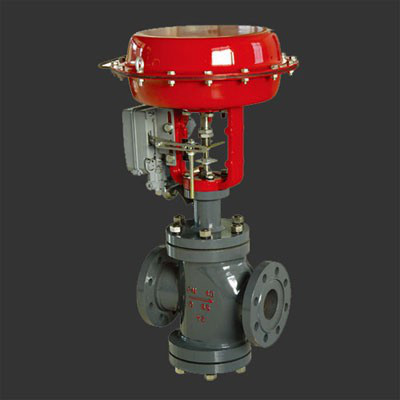

ZJHN-16C氣動薄膜調節閥，氣動雙座調節閥，氣動鑄鋼調節閥

型號名稱：	ZJHN-16C氣動薄膜調節閥，氣動雙座調節閥，氣動鑄鋼調節閥
瀏覽次數：	890 次
產品標簽：
標準：	國標
材質：	碳鋼
產品單價：	950.00元/個
最小起訂量：	1 個
供貨總量：	電詢
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2021-11-22 02:46

詳細信息

標準	國標
材質	碳鋼
工作溫度	高溫
規格	DN20,DN25,DN80,DN100
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	電磁
適用介質	氨氣,蒸汽,油品,液化氣,水,氮氣
形態	隔膜式
用途	流量控制
零部件及配件	配件
壓力環境	低壓
類型(通道位置)	直通式
品牌	中策
型號	ZJHN-16C,ZJHN-25C
加工定制	是

ZJHN氣動雙座調節閥

產品概述

ZJHN氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。

閥體

閥體形式：直通雙座鑄造球型閥

公稱通徑：25~300mm

公稱壓力：PN1.6、4.0、6.4MPa

連接形式：法蘭式按JB78-59、JB79-59

材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

上閥蓋

常溫型：-20℃~+200℃

散熱型：-40℃~+450℃

壓蓋形式：螺栓壓緊式

填料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。

閥內組件

閥芯型式：雙導向雙座柱塞型閥芯

流量特性：線性特性、等百分比特性或快開特性

材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

執行機構

型式：多彈簧式薄膜執行機構

膜片材料：丁晴橡膠夾增強滌綸織物

彈簧范圍：0.02~0.1、0.04~0.20MPa

供氣壓力：0.14、0.16、0.28MPa

氣源接頭：M10×1

環境溫度：-30~+70℃

閥作用型式：氣關式或氣開式

附件：定位器，手輪機構 性能：（帶定位器）

泄漏量：小于額定流量系數Kv的0.5% 基本誤差：±1.5%

回差：1.5% 死區：0.6%

始終點偏差：±1.5% 可調范圍：30:1

流量系數Kv和行程、允許壓差

公稱通徑	25			32	40	50	65	80	100	125	150	200
閥座直徑	15	20	25	32	40	50	65	80	100	125	150	200
流量系數Kv	4	6.3	10	16	25	40	63	100	160	250	400	630
行程	16				25		40			60
允許壓差（MPa）	5.8			4.9	3.8	2.9	4.0	3.3	2.6	3.6	3.0	2.3

備注：閥開狀態允許壓差

外形尺寸

公稱通徑	執行機構	H		ΦA(chǔ)	H1	L
公稱通徑	執行機構	常溫型	散熱型	ΦA(chǔ)	H1	PN1.6	PN4.0	PN6.4
25	ZHA22	498	648	285	117	185	190	205
32	ZHA22	501	651	285	120	200	210	220
40	ZHA22	522	691	285	139	220	230	240
50	ZHA22	530	699	285	144	250	255	265
65	ZHA34	645	815	363	188	275	285	295
80	ZHA34	661	835	363	208	305	310	325
100	ZHA34	687	887	363	220	350	355	370
125	ZHA34	1234	1444	363	270	410	425	440
150	ZHA45	1242	1492	470	280	450	460	475
200	ZHA45	1394	1654	470	320	550	560	570

型號編制說明

Z	J	H	N	25	P	G	B
自控閥門	執行機構：	執行機構：	閥門結構類型:	公稱壓力：	閥體材質：	溫度類型：	作用型式：
	J：表示精小型	多彈簧氣動薄膜	P：表示單座	16：表示1.6MPa	C：表示碳鋼	G：中溫型	K：表示氣開型
			N：表示雙座	25：表示2.5MPa	P：表示不銹鋼	常溫省略	B：表示氣關型
			M：表示套筒閥	40：表示4.0MPa
				64：表示6.4MPa

本公司供應調節閥門，型號ZJHN-16C,ZJHN-25C。參數為：材質* 碳鋼，連接形式* 法蘭。質量保證，歡迎咨詢洽談。
