空壓機超溫保護裝置安裝依據及注意事項

一、安裝方式

1. 螺紋式安裝（最常見）

步驟：

① 在儲氣罐預留的溫度傳感器接口（通常為G1/2或M20×1.5螺紋）處清潔并涂抹密封膠（如生料帶）；

② 將傳感器旋入接口，確保螺紋嚙合緊密，避免松動或泄漏；

③ 傳感器探頭需完全插入儲氣罐內部（通常需伸入罐內5-10cm），以準確接觸壓縮空氣。

2. 法蘭式安裝

適用場景：儲氣罐無螺紋接口或需頻繁拆卸的場景。

步驟：

① 在儲氣罐上焊接或螺栓固定法蘭盤；

② 將傳感器通過法蘭與儲氣罐連接，使用耐高溫密封墊確保氣密性。

 3. 插入式安裝（免焊接設計）

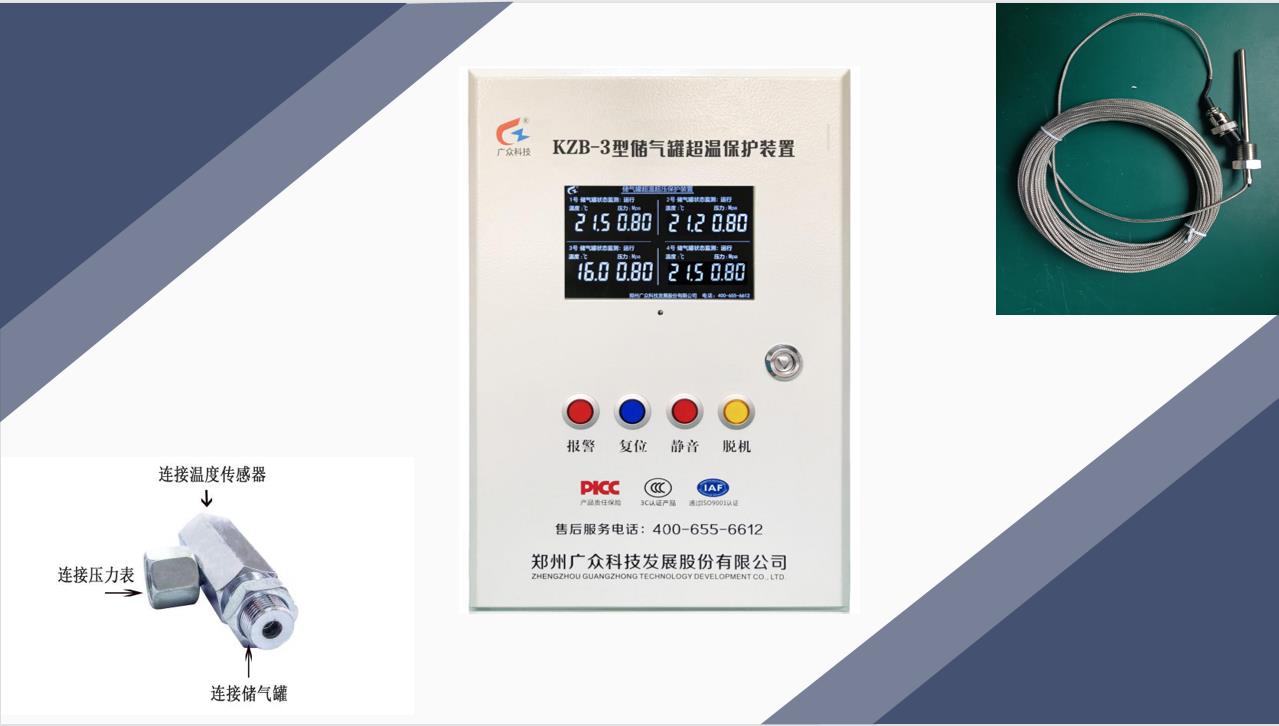

 典型產品：如KZB-3型裝置采用植入式免焊接結構。

步驟：

① 在儲氣罐側壁鉆孔（直徑匹配傳感器外徑）；

② 將傳感器直接插入孔內，通過鎖緊螺母或卡套固定；

③ 無需焊接，避免破壞罐體結構，適合舊設備改造。

 二、安裝注意事項

1. 位置選擇

傳感器應安裝在儲氣罐溫度最高的區域（通常為出氣口附近或罐體中部），避免靠近冷卻系統或死角。

遠離振動源，防止信號干擾。

2. 密封性要求

安裝后需進行氣密性測試（如肥皂水檢測），確保無泄漏。

使用耐高溫密封材料（如聚四氟乙烯），避免高溫下老化失效。

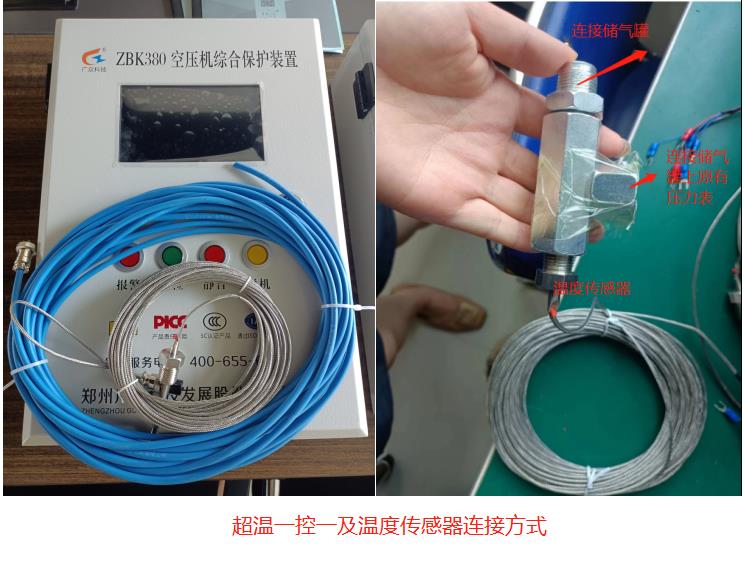

3. 電氣連接

傳感器引線需接入超溫保護裝置的信號輸入端（通常為三線制）。

布線需遠離高壓電纜，防止電磁干擾。

4. 校準與測試

安裝后需通過保護裝置菜單校準溫度零點和量程。

模擬高溫環境（如加熱傳感器探頭），驗證保護裝置是否觸發停機或報警功能。

三、常見問題及解決

傳感器故障：若顯示溫度異常，檢查接線是否松動或傳感器探頭是否積垢（需定期清理）。

誤報警：可能因安裝位置不當（如靠近熱源），需重新選擇測點。

密封性差：螺紋連接處需重新緊固或更換密封材料。

通過以上步驟可確保溫度傳感器穩定可靠運行，有效監測儲氣罐溫度，保障空壓機系統安全。
