1、用途，本泵是適用于鍋爐、管道、閥門、容器以及試驗室獲得液體高壓源的試驗。

2、標準：本泵是按機械工業部制定的新型全系列試壓泵（以下簡稱泵）標準《/TQ453-463-86》及《/TQ625-87》進行設計的?；緟?shù)性能、質量符合標準要求。

3、規格范圍：本系統泵具有從低壓大流量到高壓小流量的特點，兩種流量能自動變換在額定排出壓力以下可進行任意數值的試壓，額定排壓力為6.3、16、25、40、63Mpa五個規格，為用戶選擇提供了方便。

二、技術數據

低壓缸工作壓力：≥0.3Mpa

低壓柱塞直徑：50mm

柱塞行程：55mm

低壓流量：95ML/次

手柄長度：860mm

型號參數：

三、基本結構簡介

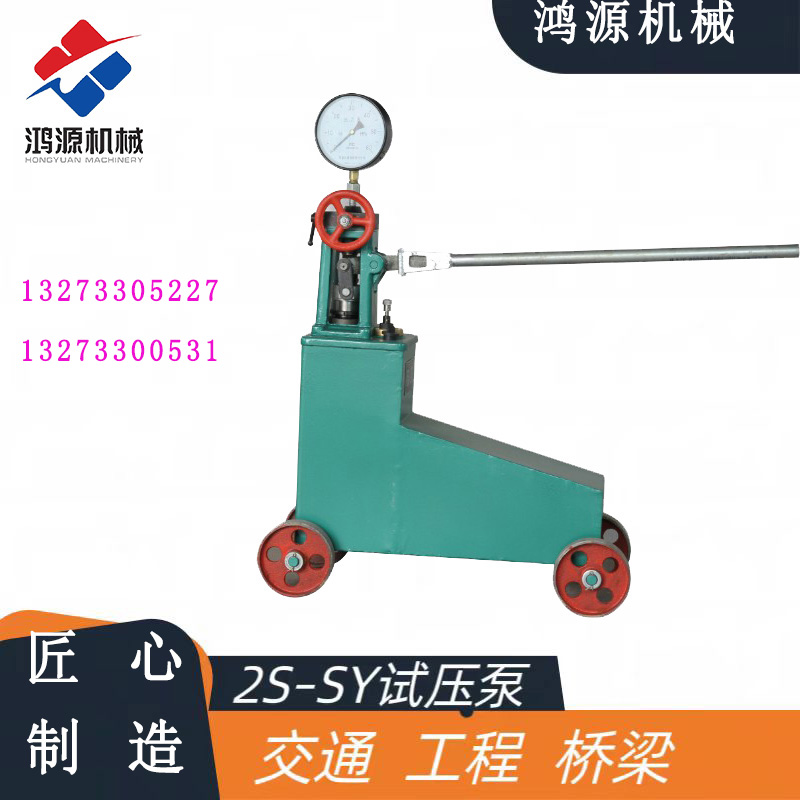

   本泵結構簡單，操作方便，容易掌握。是由水箱、機架、柱塞、控制器、手柄和工作接管等部件組成。

水箱下面裝有四個滾輪便于移動，水箱上面裝有水缸，水缸分低壓缸體，低壓柱塞體和高壓柱塞等部分組件構成，低壓柱塞體又是高壓缸體，內裝高壓柱塞，低壓柱塞通過聯動板手柄在工作時做往復運動，低壓缸體與水箱蓋制成一體，在其上面裝有機架和高壓缸，機架上面裝有控制器，在控制器的側面分別裝有放水閥針及手輪、控制閥針及手輪和工作接管。在控制器的上方裝有壓力表。當試壓泵工作時，可通過表針觀看指示值。在機架的側面裝有手柄，聯運板是用來操作低壓柱塞做往復運動的。

四、使用操作

    試壓泵在開始使用之前，應首先進行檢查調整各處的聯接部件是否有松脫現象。進出水管管路是否暢通，水箱內的水是否清潔，嚴禁使用含有纖維泥沙雜物的污水，防止影響泵的使用性能。檢查調整完畢之后，將被試壓容器與工作接管接通。關閉放水閥針，打開控制閥針，然后操作手柄上下浮動，用力要均勻避免沖擊，使柱塞做往復運動，把水箱內的清水經吸水管吸入低壓缸，進入高壓缸和控制器，由工作接管流入被試壓容器，其壓力值可以從壓力表上讀出。工作壓力不得超過本型號試壓泵所規定的額定排出壓力值。

    當?shù)蛪焊椎膲毫Υ笥?.3Mpa時，使逆流閥打開把多余的水排回水箱內。

被試壓容器需要在某一壓力下保留一段時間時，可擰緊控制閥手輪。關閉控制閥針，使被試壓容器與泵隔絕，能夠讀出受壓容器的壓力值。在試壓過程中如果發現有滲漏之處，要停下來進行檢修工作。嚴禁在滲漏情況下繼續加大壓力使用。試壓工作完畢之后，應先松開控制閥針，后松開放水針。在松開手輪時，應緩慢均勻，避免突然打開使表針受沖擊而損壞。

五、維護保養

   試壓泵在長期不使用時，應將泵內的水放出，以免因水造成零件銹蝕損壞。并把出水口封閉起來，防止塵土入內。使用時水箱內要加入不含有纖維、泥沙等雜質的污水、水質應清潔。

在結冰溫度的環境下，使用時，要在水箱內的水中加入防凍劑或配制防凍液。根據當?shù)貧鉁貤l件，以水液不結凍為適宜。

建議采用配制防凍劑，如下：

試壓泵在使用和搬運移動過程中，壓力表應避免震動和沖擊，以防表件損壞，示值不準。
