一、用 途

S-SY型系列手動單缸試壓泵（以下簡稱為泵），供各類壓力容器、管道、閥門、蒸汽鍋爐等作試驗和試驗室中獲得液體高壓源的設備。工作介質為5℃-60℃的清水，乳化液以及運動粘度不大于45mm2/s的油品，本系列泵有6種型號。

二、技術參數

三、結構和工作原理

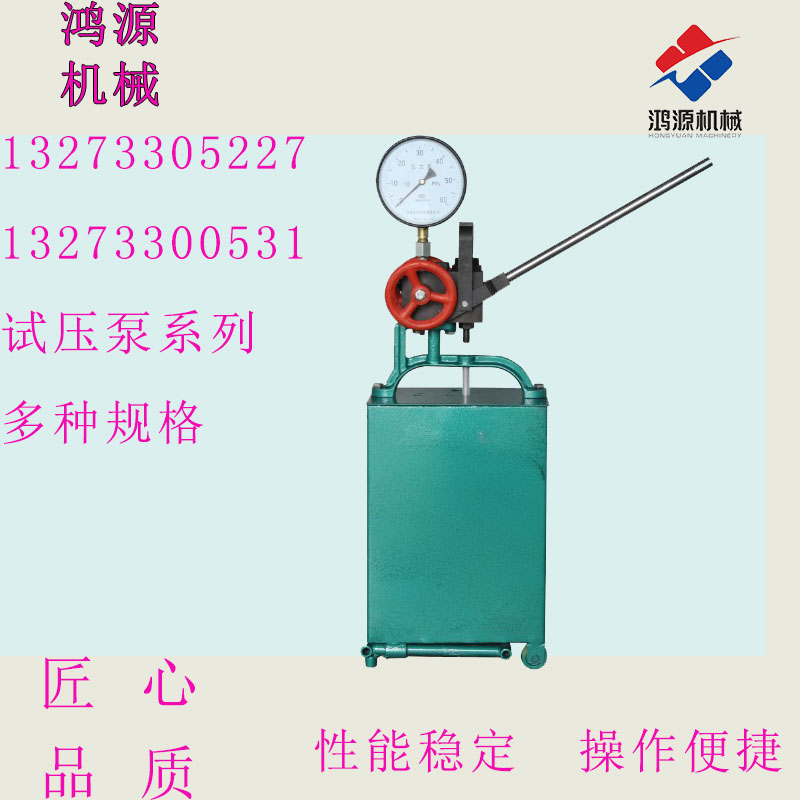

本泵為立式單柱塞往復式，由泵體、柱塞體、控制閥、卸壓閥、手柄、支架、水箱和滑動足架等組成。

泵體用螺釘固定在支架上，支架與水箱蓋一起用螺釘固定在水箱上，拉出水箱下端的滑動足架，使泵工作時保持穩定。

工作時，向上提動手柄，即帶動柱塞向上移動，進水閥打開，泵體柱塞腔造成真空，水箱內的介質由于大氣壓力的作用，通過濾網、吸水管、進水閥而進入柱塞腔。當手柄向下壓時，進水閥關閉，介質在柱塞的壓力下，頂開出水閥，通過工作接管接頭進入被試容器內。

泵的控制閥是泵與被試壓容器間的截止閥，關閉此閥，即使泵與被試壓容器壓力隔開，試壓時該閥須打開。

卸壓閥在試壓初可開啟排出泵內氣體，正常出水開始試壓時，需關閉此閥，試壓完畢后，打開此閥，可卸壓和排出泵內介質。

工作接管系把介質送至被試器件，該工作接頭連接螺紋為M22×1.5-7H，密封墊片為φ16×2.4的O型封圈。
