標準	國標
材質	碳鋼
工作溫度	高溫
公稱通徑	80mm
規格	DN80
連接形式	法蘭
流動方向	雙向
密封形式	軟密封型
驅動方式	電動
適用介質	蒸汽
形態	自力式
用途	調節
壓力環境	高壓
品牌	軍康
型號	ZDLQ
加工定制	是
通道位置	三通式

一、電動高溫三通分(合)流調節閥 概述

   ZDLQ電動高溫調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、和維修方便等優點?？捎糜诟鞣N不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4；閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。

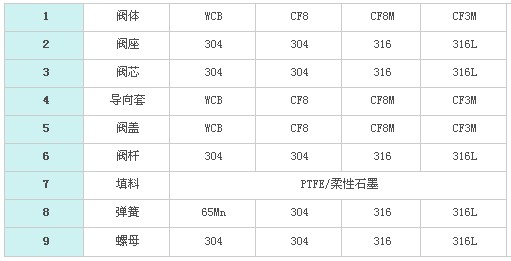

二、電動三通分(合)流調節閥 主零件材料及結構圖

三、電動三通分(合)流調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、動三通分(合)流調節閥 主要技術參數

五、電動三通分(合)流調節閥 電動執行機構

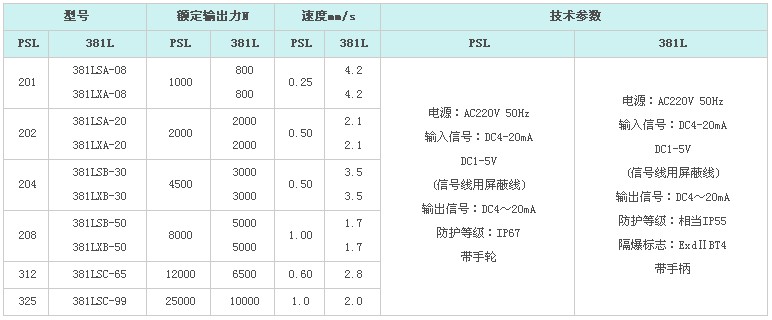

1、電動執行機構主要性能參數

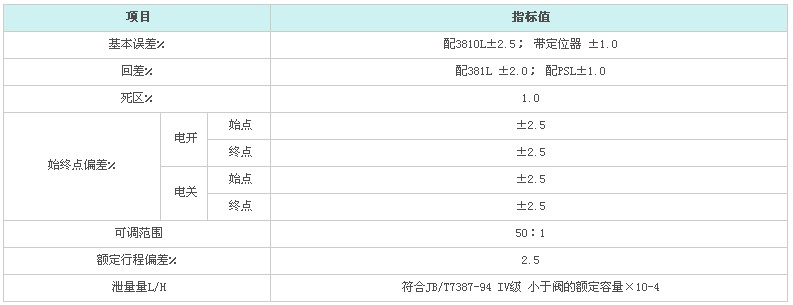

2、主要性能指標

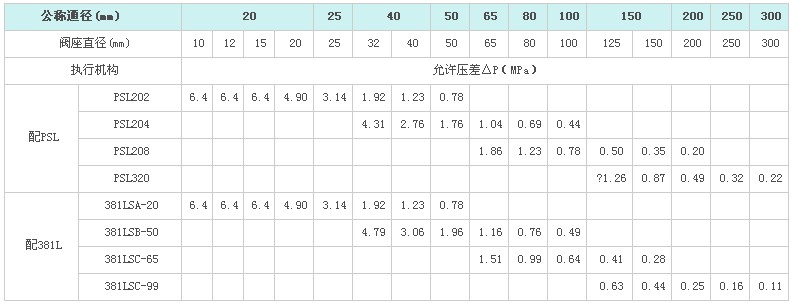

3、、允許壓差

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或**大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

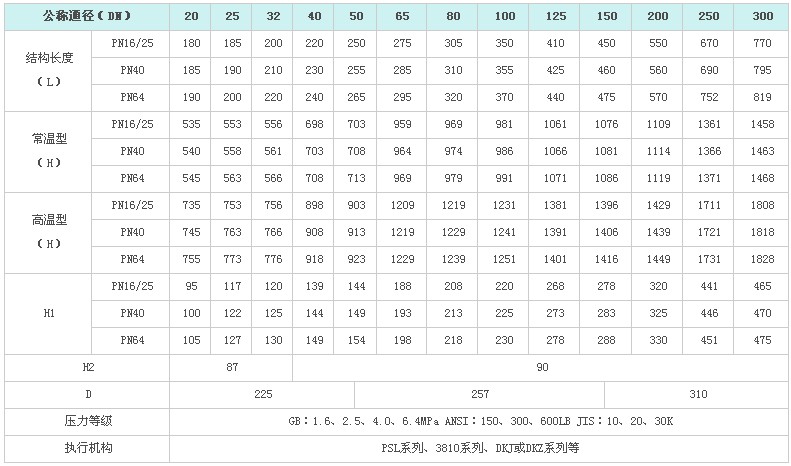

六、電動三通分(合)流調節閥 主要外型尺寸
