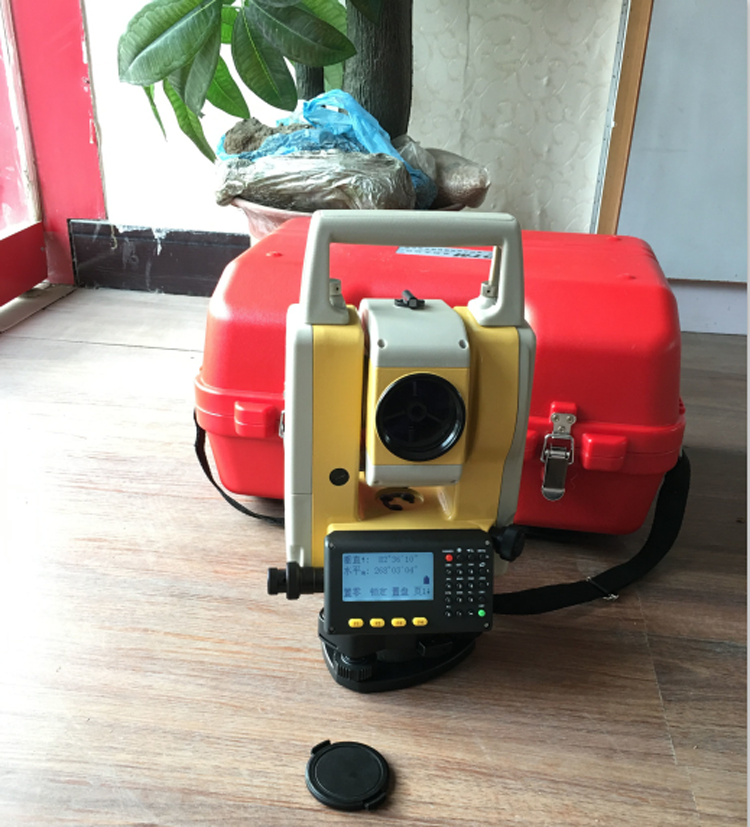

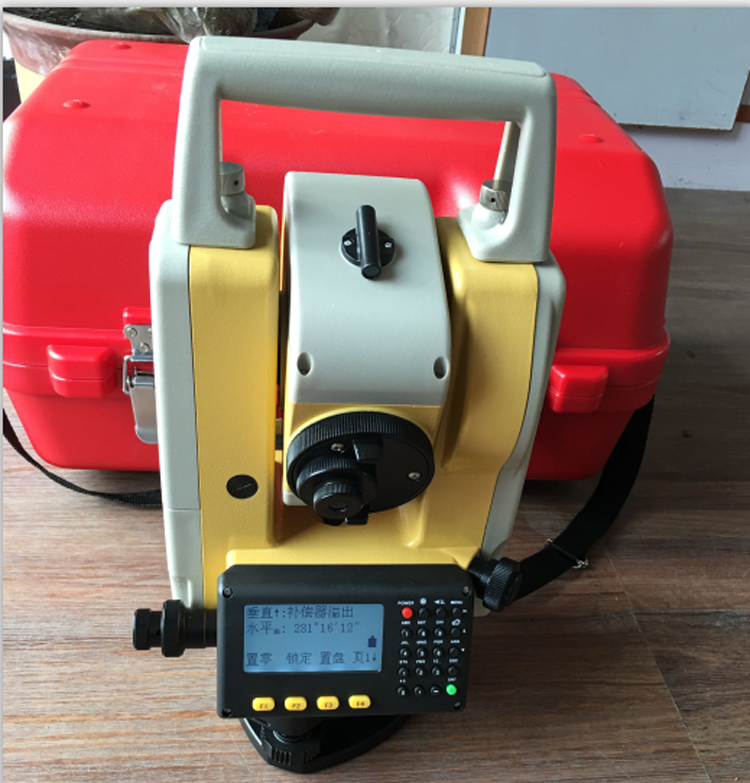

400米免棱鏡全站儀DTM624R

全站儀測角部分采用光柵增量式數字角度測量系統，測距部分采用相位式距離測量系統；使用微型計算機技術進行測量、計算、顯示、存儲等多項功能；可同時顯示水平角、垂直角、斜距或平距、高差等測量結果，可以進行角度、坡度等多種模式的測量。

DTM系列全站儀可廣泛應用于**和城市的三、四等三角控制測量，用于鐵路、公路、橋梁、水利、礦山等方面的工程測量、也可用于建筑、大型設備的安裝，應用于地籍測量、地形測量和多種工程測量。

 型號 DTM624R

 距離測量

測程

免棱鏡 400米

棱鏡 單棱鏡:3000米、三棱鏡:6000米

精度

  免棱鏡 ±(3mm+2ppm D)

  棱鏡 ±(2mm+2ppm D）  ±(3mm+2ppm D)

單位   米/英尺(N)

數字顯示

  *大99999999.9999m

  *小 0.1mm

  測量時間

 精到單次1秒(初次測25秒)，跟蹤0.8秒 Precise modet 1STrack modelS.track model0.8S

測量次數  1-99

氣象修正 輸入?yún)?shù)自動改正

棱鏡常數修正 輸入?yún)?shù)自動改正

角度測量

 測角方式 **編碼

 光柵直徑  79mm

 *小讀數  1″

 探測方式

水平盤  對徑讀數

重直盤 對徑讀數

 精度  2″

望遠鏡

 成像  正像

 鏡筒長度  170mm

 物鏡有效孔徑  48mm

 放大倍率 30x

 視場角  1.5°

 分辨率  3.5°

 *小對焦距離 1.5m

 傾角補償器

  系統  單軸液體補償器

工作范圍 ±3″

  分辨率  1″

 顯示部分

  類型 雙面，240x160圍形點陣液品顯示240x160 LCD

 數提傳輸

  接口  RS-232C

  存儲容量 40.000點以上

 其他

  對中器 光學/激光對中器

  電源  可充電理電池，DC7.2V.3800mAh

連續工作時間  8小時以上

  外形尺寸  168x165x348mm

  重量 6.8Kg

 工作溫度  --20℃-50℃
