產品介紹：

>采用德國引進技術,強力吸附所加工工件,達到五面同時加工的裝夾方式，無需配備真空泵,只需連接常規空壓機,便可快速?gòu)?qiáng)力吸附任何材質的板料。

>排氣孔&進去孔，無需真空泵抽真空，科學合理化設計，采用真空噴射器,只要透過空氣壓縮機便能運轉。機器里面**算已吸進切削油,切削水和切削

   屑,本機都可以將它排出體外

>加工中心必備，加工定位用途廣泛，對于上層面的加工,側面加工,以及研磨作業等都可以配合的很好。配合金屬板之運用可在形狀特殊之物件表面以及側面等加工外,也可以輕易完成穿孔作業

>買**送5M密封條，（密封條可反復使用，另購2元/米）吸附尺寸可調，視工作尺寸大小,可隨意調整吸附尺寸,操作便捷,實用性強! 可以配合加工物  體的大小尺寸來設置臺。

>獨特U型槽，專用定制膠條，配合更嚴謹，密封效果更佳，吸力更強勁

>配置真空泵智能控制器，氣源穩定，真空表達到—70KPa即可加工，達90KPA,吸力更強

2. 產品特點：

>自動保壓，在密封條件好的情況下，斷電斷氣都能使用

>智能控制器，用電少、消耗小，但吸附力穩定

>啟動快，在4-6秒**可以達到工作狀態，穩定后自動保壓

>操作方便，在通電、通氣的過程中，發現錯誤擺放，可以立即停止

3.產品信息：

品名：全自動保壓真空吸盤

電壓：220V-24

材質：45號鋼

平面度：0.03mm

包裝方式：木箱包裝

售后服務：質保三年

空氣消耗：0.15min/m3

適用范圍：平面磨床 銑床 電腦羅加工  雕銑機 龍門銑床

吸附范圍：鋁板、銅板、不銹鋼板、橡膠板、玻璃板、紙板等絕緣板,鐵板、鋼板也可達到很好的吸附效果

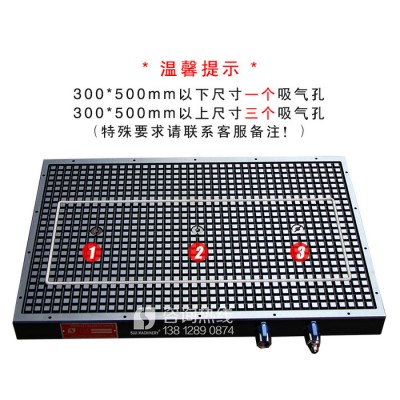

吸氣孔數量：300*500mm以下尺寸一個吸氣孔，300*500mm以上尺寸三個吸氣孔

加工產品尺寸：銑加工工件建議不小于100mm*100mm, 磨加工工件建議不小于50mm*50mm

4. 庫存標準型號尺寸一覽表

SJ-1530 ：寬*長*高 150 *300 *55  重量 20kg

SJ-1535 ：寬*長*高 150 *350 *55  重量25kg

SJ-2020 ：寬*長*高 200 *200 *55  重量17kg

SJ-2030 ：寬*長*高 200 *300 *55  重量26 kg

SJ-2040 ：寬*長*高 200 *400 *55  重量26kg

SJ-3030：寬*長*高 300 *300 *55  重量28kg

SJ-3040 ：寬*長*高 300 *400 *55  重量34kg

SJ-3050 ：寬*長*高 300 *500 *55  重量40kg

SJ-3060 ：寬*長*高 300 *600 *55  重量52 kg

SJ-3080 ：寬*長*高 300 *800 *55  重量75kg

SJ-4040 ：寬*長*高 400 *400 *55  重量50kg

SJ-4050 ：寬*長*高 400 *500 *55  重量62kg

SJ-4060 ：寬*長*高 400 *600 *55  重量70kg

SJ-4080 ：寬*長*高 400 *800 *55  重量120 kg

SJ-5050 ：寬*長*高 500 *500 *55  重量85 kg

SJ-5060 ：寬*長*高 500 *600 *55  重量98kg

SJ-5080 ：寬*長*高 500 *800 *55  重量135kg

* 非標規格可以訂做,3-5天交貨

5. 操作說明：

a. 將吸盤本體底面擦凈,放入機床工作臺,

b. 通過壓板壓住兩邊或磁盤直接吸附,

c. 將智能控制器配送氣管一頭連接至吸盤右側插孔,另一頭連接車間起源,

d. 然后將密封條放入吸盤臺面鍵槽, 圍成產品形狀(按尺寸操作,不超過產品尺寸即可),

e. 而后將所需加工產品放至吸盤臺面,蓋過密封條,輕壓產品,

f. 打開智能控制器綠色開關即可

6. 注意事項：

a)吸盤工作臺面上有1個吸氣孔,也可以跟據不同客戶不同要求增加相應的氣,以便同時加工多個工件的使用

b)吸氣孔可以同時使用，也可任選其一，其他不用的，可用贈送的堵頭堵住即可

b)當吸盤加工吸入大量的切削液時,背部有一個排水孔,打開堵頭即可排水

7.  供氣起源不應有水類液體參雜,不定期對本產品進行清潔(清潔頻率視實際使用情況而定),

清潔方式：

1). 用清潔煤油或切削液倒入吸盤臺面鍵槽,

2) 打開開關讓其處于工作狀態,

3) 將煤油或切削液通過臺面吸氣孔吸入吸盤體內,

4) 持續幾次,讓吸盤將吸入煤油或切削液排出體外即可!(氣溫較低時,可先用溫開水進行以上操作)。
