小型無鼓粉碎格柵由干濕兩用電機，齒輪箱，傳動機，切割刀片，立式轉鼓，密封件，安裝支架，溢流格柵，潛水電纜，備用人工格柵等部件組成。

電機啟動后刀片及立式轉鼓同時不等的轉動，污水中的固體漂浮物隨著污水進入轉鼓區后被旋轉的格網截留并送到切割區，

兩組差速轉動的刀片迅速進行軸向和徑向切割，將其粉碎成細小顆粒，其它大部分的污水和足夠小的顆粒直接通過轉鼓區，

與被粉碎后的小顆粒隨水泵抽水一起流走。

　　迷你型無鼓粉碎格柵的安全措施：

　　1、堵塞情況發生時，處于開/自動兩種模式下控制器會停止破碎機，并使之反轉來清除障礙物。堵塞清除后，控制器會恢復到正常運轉。

如果堵塞情況仍存在，控制器自動在30秒內執行反轉過程，可以執行三次。如若三次反轉后堵塞情況仍存在，控制器會斷掉馬達的電源，

并啟動延遲和不正常狀態指示燈。

　　2、如果破碎機正常運轉時，突然停電，則當電源恢復后，破碎機恢復正常運轉。

　　3、如果破碎機非正常停止運轉時，突然停電，則當電源恢復后，不正常狀態指示燈會自動啟動。

　　4、通過安裝在破碎機啟動器上的過載保護繼電器，控制器為提供馬達過載保護。

　　5、短路保護是由另外安裝一個適當大小的斷路器或保險絲來完成的。

　　6、控制器的重新設置由就地開關面板控制。

　　起動器是全電壓反轉型的，用120伏的線圈，正轉和反轉接觸器有電動和機械的聯動裝置，過載延遲可調整，調整范圍包括滿負荷電流和服務系數。

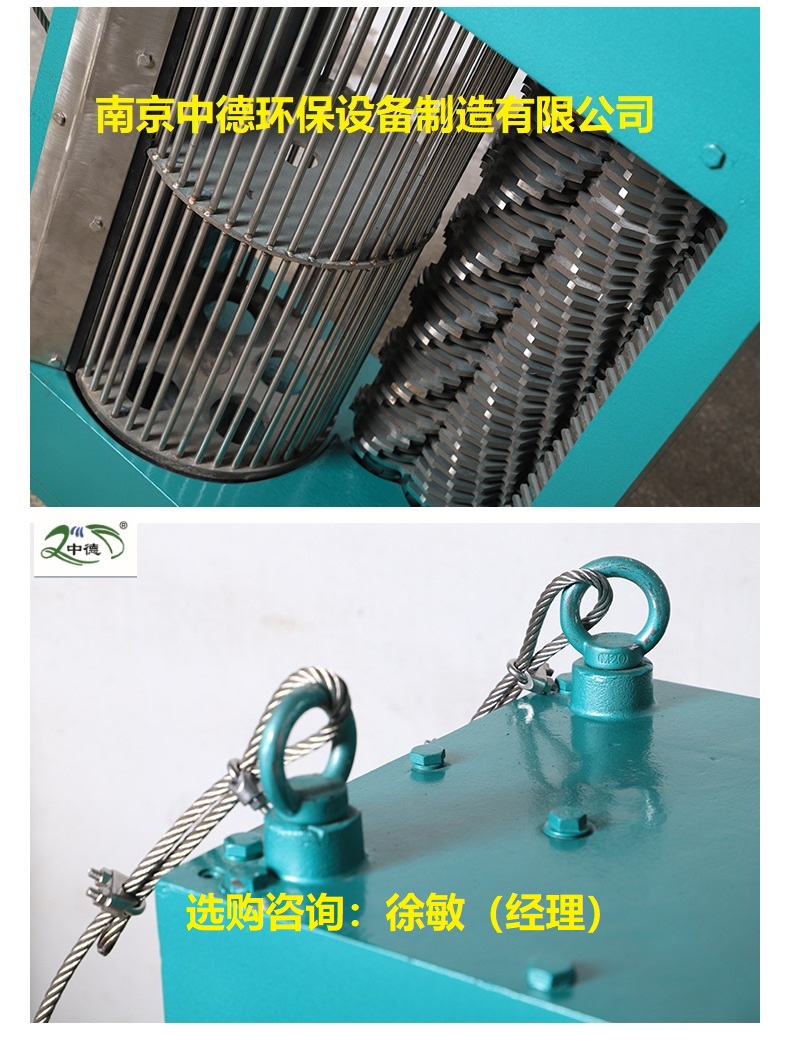

單鼓式粉碎格柵采用單鼓結構，功能性、長久性、維修費用和安裝的簡易性優越。

它是由一個轉鼓柵網和鈦合金切割刀片粉碎器組成，能在較高的流量下，把難以處理的固體顆粒粉碎成可處理的小顆粒。

不銹鋼無軸轉鼓提高捕獲效率，增加了流量，防止物體纏繞并且更加牢固。獨特設計提高了固體的捕獲率，更好保護下游設備，使長期的維修費用降低。

　　單鼓粉碎格柵的產品優點：

　　1、低底座

　　在低流量時可很大限度利用切割室來提高粉碎能力；

　　2、頂部堅固座

　　可以簡單堅固維修，無需把設備從渠道中提出；

　　3、雙軸粉碎器

　　比單軸粉碎器適合更多固體顆粒，兩個反向旋轉軸使顆粒物在雙軸間粉碎；

　　4、無軸轉鼓

　　不銹鋼材質，柵間隙各種尺寸可選；

　　5、機械密封

　　壓力可高達0.6Mpa，密封無需清理，無需調整壓蓋；

　　6、刀片選擇

　　根據需要進行各種齒型設計，以適應各種特殊情況需要轉鼓和粉碎器間隙??；

　　7、軸襯導流裝置

　　引導固體雜質進入切割室，保護密封不受砂石侵害；

　　8、安裝簡易

　　可適用大部分現有渠道，不需或只需很少土建改動。

　　單鼓粉碎格柵由干濕兩用防爆電機、變速箱、變速器、刀片、立式滾筒、密封、安裝支架、溢流格柵、潛水電纜、備用手動格柵等組成的粉碎格柵清洗機。

電機啟動后，葉片和立式滾筒以不同的速度旋轉，污水進入滾筒區并送到切割區后，旋轉柵格截取污水中的固體浮物。

采用差動旋轉的兩組葉片在軸向和徑向快速切割。它被粉碎成小顆粒，大部分其他污水和足夠小的顆粒直接通過滾筒區域，

破碎后的小顆粒隨著水泵的抽水而流動。
