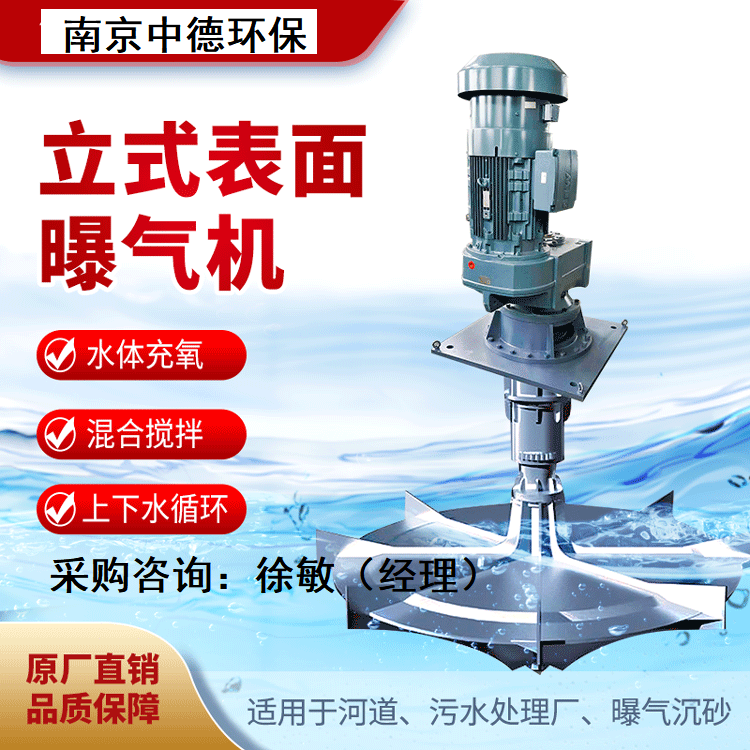

PDS倒傘型立式表面曝氣機

1．設備名稱 ：倒傘型立式表面曝氣機

   型號表示 倒傘型立式表面曝氣機

2．主要技術參數見表

3．用途

倒傘型系列立式表面曝氣機是污水處理專用機械設備，廣泛適用于活性污泥污水處理工藝的構筑物，還適用于河流曝氣及氧化塘。、

4．特點

（1）采用專用立式減速器，結構緊湊、重量輕；

（2）由于采用立式結構，減速機沒有水平密封，根除了臥式結構輸入軸端漏油的可能；

（3）倒傘葉輪徑向推流能力強，完全混合區域廣，動力效率高，不掛臟，不堵塞。

（4）增加重載軸承設計，有效保證設備的使用壽命。

（5）有效的防腐處理，提高設備抗腐蝕性，延長使用年限。

（6）選用牌子的減速器及電機，提高設備的整體質量，減少維護量。

5．構造及工作過程

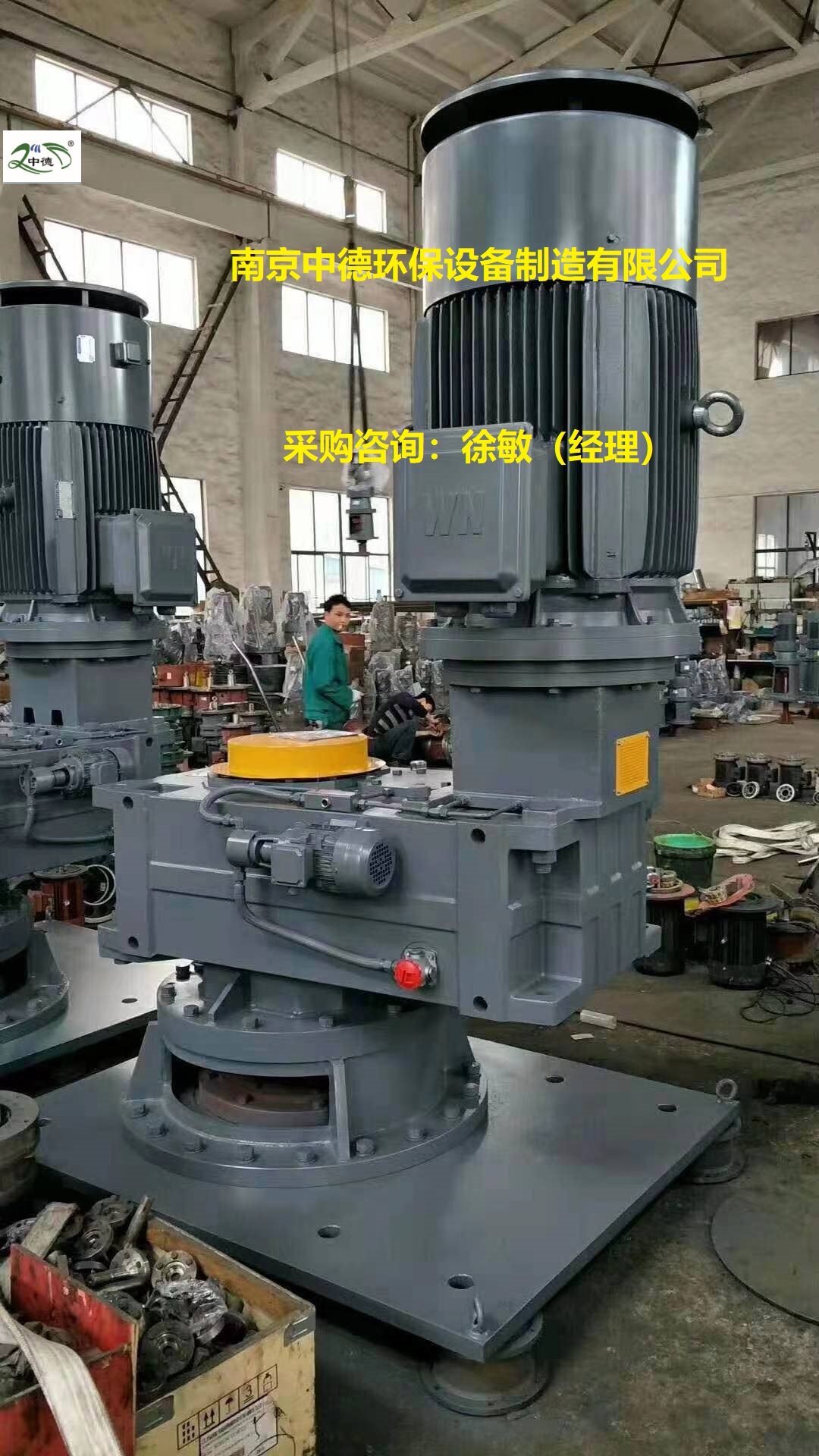

曝氣機由電動機、立式減速機、機架、聯軸器、主軸、倒傘型葉輪和控制柜等組成。

在倒傘型葉輪的強力旋轉推進作用下，水呈幕狀自葉輪邊緣甩出，形成水躍，裹進大量空氣，使空氣中的氧分子迅速溶于污水中，同時由于污水上、下循環，不斷更新液面，使污水大面積與空氣接觸，進而有效能地吸氧，對污水進行生化和氧化作用，達到凈化污水的效果。

6.安裝與調試要求

1）按圖三基礎圖檢查機器安裝基礎是否符合要求，安裝前應清理干凈；

2）安裝下墊板，用薄鐵皮調整高度，并用水平儀測量兩方向上的水平，兩墊板的高度差應≤1mm；

3）安裝減速箱，及倒傘主軸；安裝后要保證各部分連接牢靠。

4) 安裝后，按技術要求進行檢驗，保證其允差值符合規定的指標。

5) 檢查和加注潤滑油脂。

6) 空載運行2小時，傳動平穩，無異常噪音。

7) 進行現場負載試驗。

7．材質

葉輪                          碳鋼

聯接件                        不銹鋼

所有連接附件、地腳螺栓        不銹鋼

主軸                          碳鋼

機架                          鑄件

8．供貨范圍

（1）低速立式表曝機主機；

（2）軟啟動柜；

（3）安裝附件

9．電氣控制

    控制箱由斷路器、交流接觸器、熱繼電器組成，具有過載、短路、缺相等保護功能，控制倒傘型立式表面曝氣機的起停，也可通過設置PLC接口對倒傘型立式表面曝氣機的運行進行自動控制。
