產地	浙江
等級	A
防護等級	IP65
類型	真空交流接觸器
執行質量標準	國標
品牌	益煤防爆

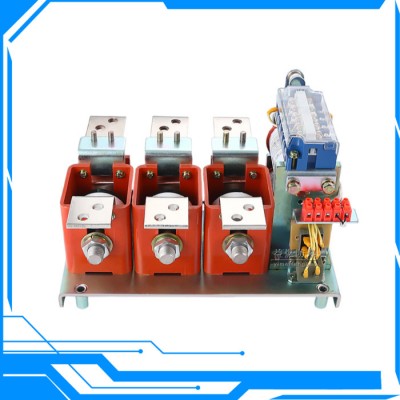

型號	CKJ5-630/1140真空交流接觸器
加工定制	否
特性級別	標準級

適用場所：

CKJ5-630/1140真空交流接觸器適用于交流：50HZ.額定電壓：1140V,額定電流630A的饋電網絡，供遠距離接通和分?jǐn)嚯娐?，以及頻繁起動和停止交流電動機之用。特別適宜與各種保護裝置配合組裝成隔爆型電磁起動器。

技術參數：

主回路極數：三極；
控制電源為交流：36V、220V、380V、交流50Hz/60Hz；
控制回路方式：直流電磁系統，交流控制電源通過整流橋給供線圈工作；
80A為二常開、二常閉，125A、160A為二常開、一常閉，250A、400A為四常開、三常閉，630A為三常開、二常閉；
輔助觸點的約定發熱電流為5A；
真空開關管外殼為陶瓷、金屬結構；
額定工作制：間斷長期工作制，反復短時工作制（額定通電持續率為40%）。

結構及工作原理：

接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。
電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。
當線圈通電后銜鐵吸合，帶動 動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。
當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分?jǐn)酄顟B(tài)。
電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。

使用環境：

1．海撥高度不超過2000m；
2．環境空氣溫度：-25～+40℃；
3．空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度。濕月份的平均溫度為+25℃時，月平均相對濕度為90％；
4．安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類；
5．環境污染等級為3級；
6．振動不大于30米/秒的場。
