首頁 > 供應產品 > ZDLP電動單座調節閥電動不銹鋼法蘭套筒調節閥

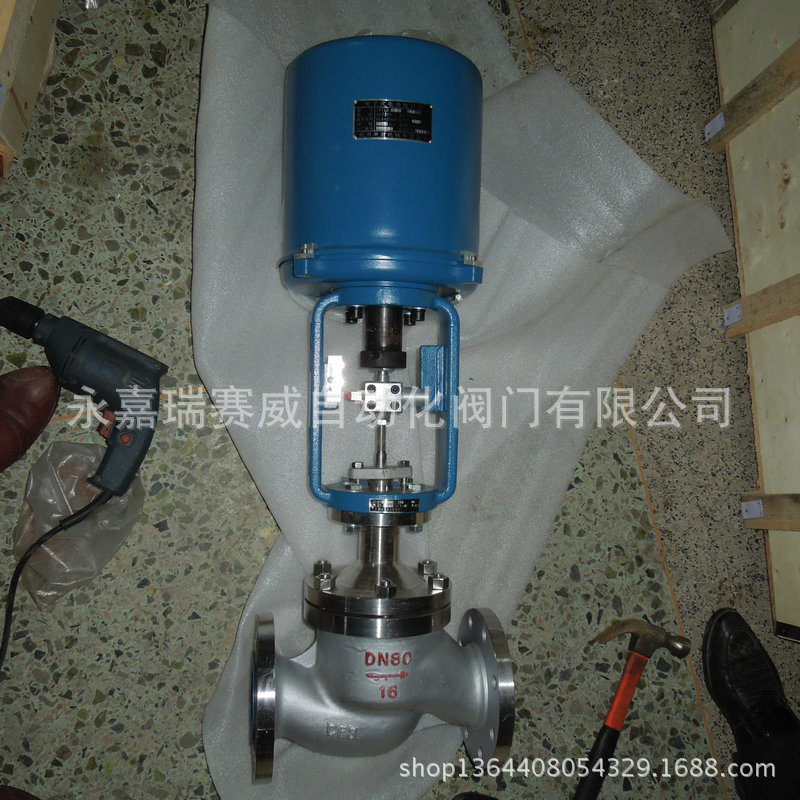

ZDLP電動單座調節閥電動不銹鋼法蘭套筒調節閥

型號名稱：	ZDLP電動單座調節閥電動不銹鋼法蘭套筒調節閥
瀏覽次數：	1118 次
產品品牌：	瑞賽威
產品標簽：
加工定制：	是
材質：	不銹鋼
產品單價：	3000.00元/個
最小起訂量：	1 個
供貨總量：	9996 個
發貨期限：	自買家付款之日起天內發貨
有效期至：	長期有效
最后更新：	2021-11-21 23:15

詳細信息

加工定制	是
材質	不銹鋼
連接形式	法蘭
公稱通徑	DN15-500（mm）
適用介質	蒸汽,水,空氣,弱酸堿介質,油品
壓力環境	常壓
工作溫度	常溫
流動方向	單向
驅動方式	電動
零部件及配件	手輪
形態	直行程
類型(通道位置)	二通式
標準	國標
密封形式	硬密封型
規格	DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100
品牌	瑞賽威
型號	ZDLP-16P

undefined
DSCN1089_副本

概述：

ZDLP型電子式電動單座調節閥是由3810L系列電子式電動執行機構和單座調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連接簡單，調節機構閥芯采用頂導向，適用于對泄漏量要求嚴格，閥前后壓差低及有一定粘度和含有纖維介質的場合。
主要技術參數和性能指標

1、主要技術參數：
注：括號內數字為PN64尺寸。

2.執行機構主要技術參數：

型號	額定輸出力N	速度mm/s	技術參數
381LSA-08 381LXA-08	800	4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出開度信號：DC4-20mA 上蓋防護等級：相當IP55 隔爆標志：ExdIIBT4

3.性能指標

項目			技術性能指標
基本誤差%			±2.5
回差%			2.5
死區%			1
始終點偏差%	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定流量系數誤差%			2.5
允許泄漏量L/h			10-4×閥的額定容量

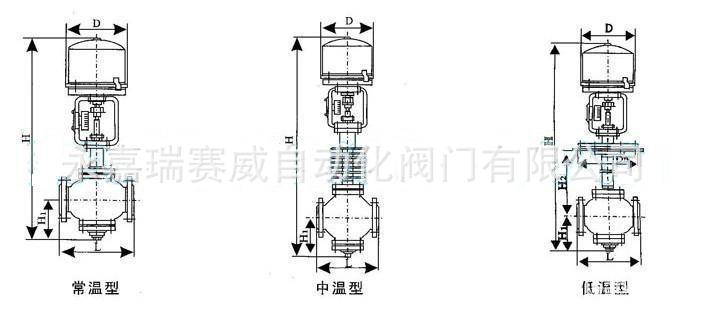

ZDLP電動常、中溫單座閥外形尺寸表

公稱通徑 DN(mm)	L			H1	H		D	質量KG
	PN(MPa)				常溫	中溫		PN1.6MPa	PN4.0，6.4MPa
	1.6	4.0	6.4		常溫	中溫		PN1.6MPa	常溫	中溫
G3/4 "		75	75	30	467	504	225
20		180	190	50	587	697	225		25	28
25	185	190	200	115	556	698	225	24	28	31
32	200	210	210	120	562	713	225	26	29	32
40	220	230	235	130	609	760	255	36	45	49
50	250	255	265	145	624	775	255	39	49	53
65	275	285	295	180	791	954	255	57	76	84
80	300	310	320	195	796	959	255	72	95	105
100	350	355	370	200	800	963	310	85	109	120
125	410	425	440	245	1042	1254	310	150	175	190
150	450	460	475	255	1052	1264	310	187	231	251
200	550	560	570	295	1087	1299	310	242	365	395

ZDLP電動低溫單座閥外形尺寸

公稱通徑 DN(mm)	D	DN	H1	-101℃		-196℃		-253℃		質重KG
公稱通徑 DN(mm)	D	DN	H1	H2	H	H2	H	H2	H	質重KG
G3/4＂	225	135	30	500	1002	700	1202	900	1402	22
20	225	250 (275)	50	500	1004.5	700	1204.5	900	1404.5	36
25	225	270 (290)	97	500	1005	700	1205	900	1405	40
32	225	300 (310)	103	500	1011	700	1211	900	1411	43
40	225	310 (340)	117	600	1053	800	1253	1000	1453	61
50	225	340 (370)	132	600	1068	800	1268	1000	1468	66
65	225	380 (410)	161	600	1282	800	1482	1000	1682	98
80	225	410 (500)	171	600	1286	800	1486	1000	1686	110
100	225	470 (590)	175	700	1280	800	1480	1000	1680	140
125	310	550 (640)	230	700	1562	900	1762	1100	1962	225
150	310	600 (760)	240	700	1562	900	1762	1100	1962	291
200	310	720 (760)	275	700	1557	900	1757	1100	1957	461
