應用

·      V5011P螺紋連接二通閥可用于蒸汽， 水和50%以上甘醇的HVAC應用，它可用于二位或連續調節控制，不能用于燃?xì)鈶?yīng)用。

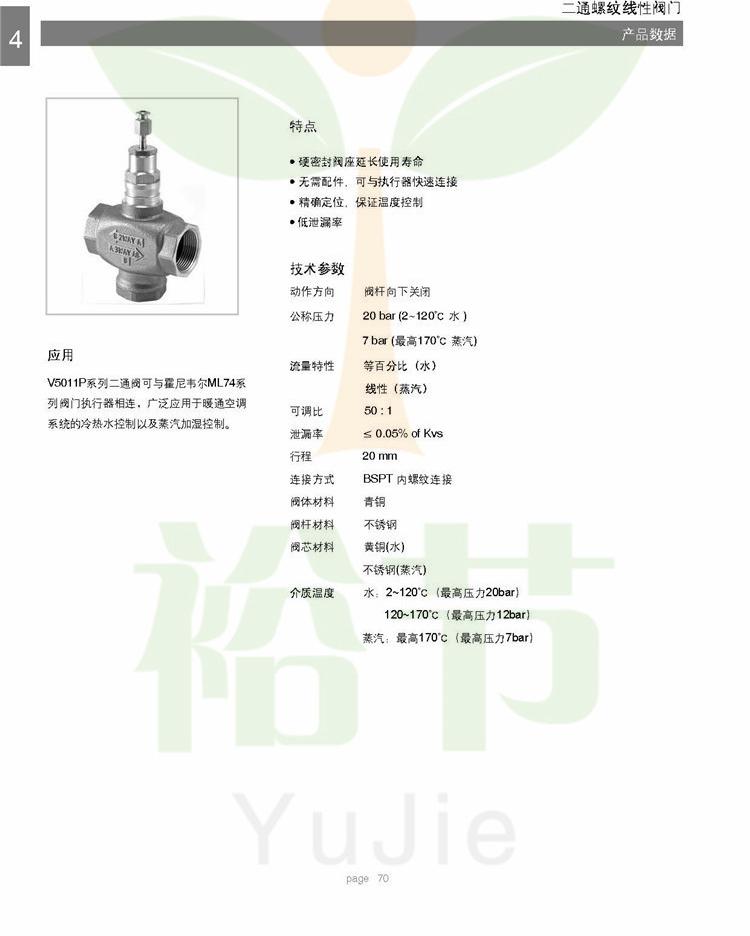

技術規格

特點

Ø 低泄漏率（≤0.05％的CV）

Ø 50:1量程穩定符合VDI/VDE2173要求

Ø 聚四氟乙烯PTFE彈性密封，自調節組合

Ø **定位，保證溫度控制

Ø 可與直接耦合電子和氣動執行器相匹配

材質及連接方式

Ø 閥體：青銅

Ø 閥桿：不銹鋼

Ø V5011P1xxx閥塞：黃銅，可替換

Ø V5011P2xxx閥塞：不銹鋼，可替換

Ø 閥座：不銹鋼

Ø 管道連接：BSPT內螺紋連接

Ø 口徑從DN25至DN50

介質壓力溫度范圍：

冷/熱水：（V5011P1xxx）

Ø 2至120**大1600 Kpa

Ø 120至170**大1490 Kpa

Ø 當介質水溫度超過150℃，閥門所配的執行器ML7420/ML7421需用高溫組件43196000-001/002,此時執行器應用溫度范圍可擴展到220℃.

蒸汽：（V5011P2xxx）

Ø 171**大690Kpa

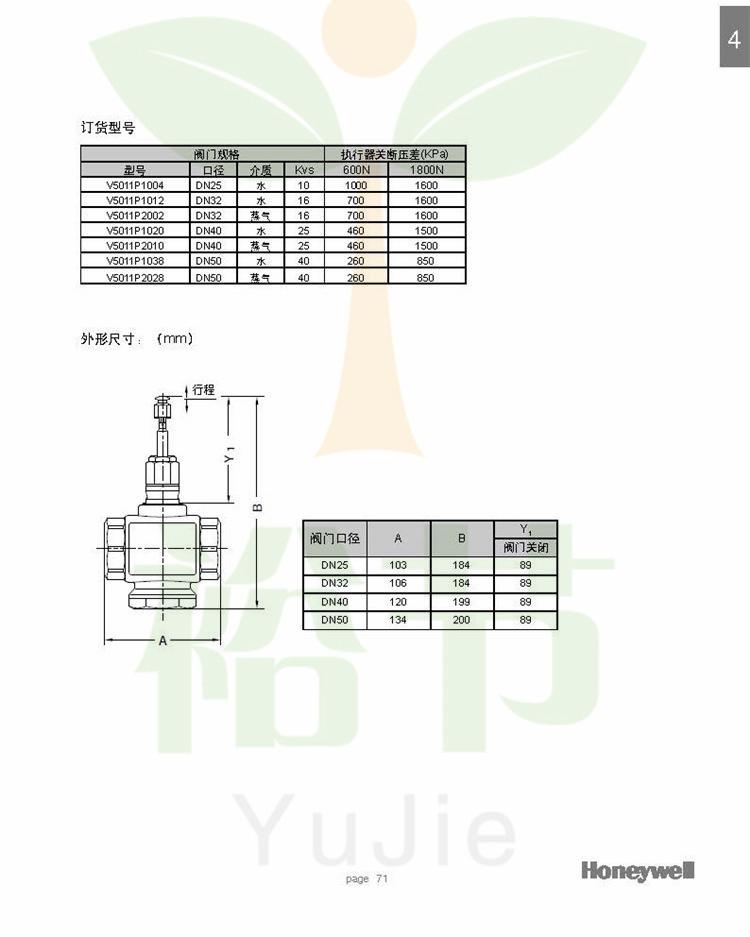

選型說明

Ø V5011P1xxx： 用于水系統，等百分比閥，用于水系統控制

Ø V5011P2xxx： 用于蒸汽系統，線性閥，用于蒸汽控制

Ø 行程：20mm，配套驅動器（ML7420/ML7421A/ML7425系列）

Ø 壓力等級：PN20（水閥），PN12(蒸汽)

Ø 方向：閥桿向下關閉
