材質	不銹鋼
連接形式	法蘭
公稱通徑	40（mm）
適用介質	水,蒸汽,油品
壓力環境	常壓
工作溫度	常溫
品牌	上明
型號	KHLS

KHLS電動小口徑單座調節閥一、KHLS電動小口徑單座調節閥產品概述KHLS電動小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。電動單座調節閥配用多彈簧薄膜執行機構及PSL、3810等電動執行機構，其結構緊湊，輸出力大,電動小口徑單座調節閥產品符合GB/T4213-92。

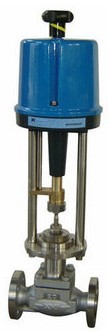

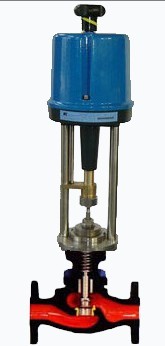

KHLS電動單座調節閥	KHLS電動單座調節閥

二、KHLS電動小口徑單座調節閥主要技術參數

閥體型式		直通單座鑄造球型閥
公稱通徑		25、25mm
公稱壓力		ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式	法蘭連接	FF、RF、RJ、LG、溝槽型、嵌入型
	法蘭標準	JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接標準	嵌接焊SW
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋	常溫型	-17~+230℃
	伸長I型	-45～-17℃+230～+566℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		等百分比特性、線性特性
材料		不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、KHLS電動小口徑單座調節閥執行器技術參數

執行器型式		381L系列、PSL系列
輸入信號	381L執行機構	4～20mA·DC或1～5V（輸入電阻250Ω）
	PSL執行機構	4～20mA·DC
電源電壓	381L執行機構	220V，50/60Hz
	PSL執行機構	單相控制220V·50Hz；三相控制380V，50Hz
手動機構		381L執行機構:離合式；PSL執行機構:手輪
作用形式		電關式或電開式

四、KHLS電動小口徑單座調節閥主要性能指標

參數		指標值
泄漏量	金屬閥座	小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
	軟閥座	小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級
回差		配361L執行機構為2%；配PSL執行機構為1%
基本誤差		配361L執行機構為±2%；配PSL執行機構為±1%
可調范圍		50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)

上明公司專業生產KHLS電動小口徑單座調節閥系列產品,歡迎來電咨詢電動調節閥產品詳細信息.我們將竭誠為您提供優質的服務！
