壓力變送器產品概述
　　 SK1151/3351GP型電容式壓力變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均采用進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。同時與傳統1151以及其它知名同類產品直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品設計小巧精致外，更推出具有HART現場總線協議和智能化功能。
  SK1151/3351GP型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。智能型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
壓力變送器工作原理

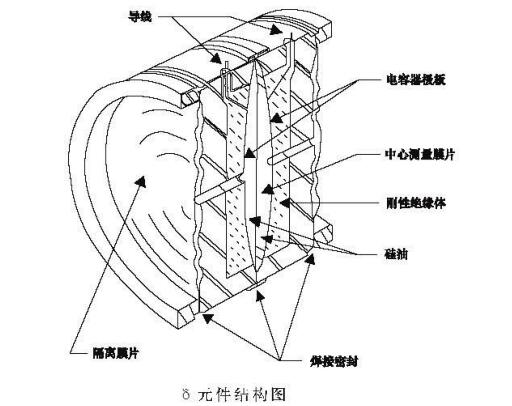

　　SK1151/3351GP型電容式壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，*大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。（見圖）

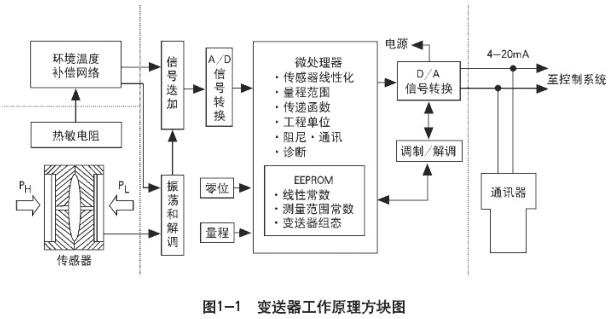

上圖是電容式壓力變送器基本工作原理，下圖將敘述各部件的功能。
