山東泰豐智能控制股份有限公司高壓軸向柱塞泵產品簡介

用于開式回路。

通過調節斜盤角度，實現流量的無級調節。

可以自吸方式工作。

各種變量控制裝置具有極高的適應性。

可通軸驅動，適合附加齒輪泵和軸向柱塞泵（甚至一臺具有相同規格）。

結構緊湊

效率高

功率密度高

噪音低

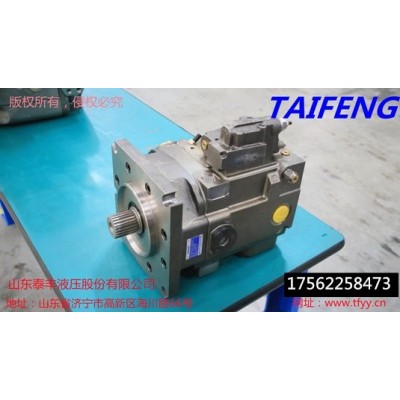

斜盤式軸向柱塞變量泵TFB1V/1X系列特點：

1.可派生通軸結構多種規格可供選擇

2.滑靴輔助支撐面設計銅合金斜盤軸承大軸承支撐鋼體結構

在固定殼體內，多個柱塞配置在一個共同缸體的圓周上，并且柱塞中心線與缸體中心線平行，柱塞運行與缸體內。缸體通過花鍵與傳動軸連接，柱塞端部為球形萬向節，安裝于滑靴內，滑靴緊貼在斜盤表面。斜盤為活動式，可通過調節機械裝置調整傾斜角。

當原發動機通過傳動軸使缸體運動時，由于斜盤的作用，迫使柱塞在缸體內作往復運動并通過配油盤的配油窗口進行吸油和壓油。如改變斜盤傾斜角，就能改變柱塞行程的長度，及改變柱塞泵的排量。
