產品認證	CCC
額定電流	25A
額定電壓	220V-380V
工作行程	15
結構類型	直動式
開關類型	常開
應用范圍	各種工業自動化
分類	行程開關
品牌	宇諾

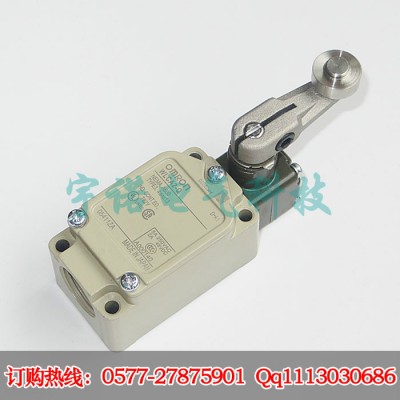

型號	WLCA2-Q
加工定制	是
分段形式	單聯型





標準負載型開關



項目	額定電壓  (V)	非感性負載(A)				感性負載(A)
		阻性負載		燈負載		感性負載		電動機負載
		NC	NO	NC	NO	NC	NO	NC	NO
基本型、過行程型  (高靈敏度型除外)  與高精度型	125 VAC  250 VAC  500 VAC	10  10  10		3  2  1.5	1.5  1  0.8	10  10  3		5  3  1.5	2.5  1.5  0.8
	8 VDC  14 VDC  30 VDC  125 VDC  250 VDC	10  10  6  0.8  0.4		6  6  4  0.2  0.1	3  3  3  0.2  0.1	10  10  6  0.8  0.4		6  6  4  0.2  0.1
過行程型  (高靈敏度型)	125 VAC  250 VAC	5  5		---		---		---
	125 VDC  250 VDC	0.4  0.2		---		---		---

注1. 上述數值表示穩定電流。
2. 所謂感性負載，是指功率因數0.4以上（交流）、時間常數7 ms以下（直流）時的負載。
3. 所謂燈負載，指的是有10倍的浪涌電流時的負載。
4. 所謂電動機負載，指的是有6倍的浪涌電流時的負載。
5. 對于PC負載，請使用微小負載型。





浪涌電流	NC	30A以下(15A以下*)
	NO	20A以下(10A以下*)

* 過行程型（高靈敏度型）的情況。



最小適用負載	DC5V 160mA

微小負載型開關

（請作為使用時的參考。）

額定電壓(V)	額定電流(A) - 電阻負載
AC125	0.1
DC30



在下圖所示區域內使用，可獲得最佳性能。

建議負載范圍	DC5～30V  0.5～100mA



建議負載范圍	DC5V 1mA

特性



防護等級		IP67
壽命*1	機械	1,500萬次以上 *2
	電氣	75萬次以上 *3
容許操作速度		1mm～1m/s (WLCA2時)
容許操作頻率	機械	120次/分鐘以上
	電氣	30次/分鐘以上
額定頻率		50/60Hz
絕緣電阻		100MΩ以上(DC500V)
接觸電阻		25mΩ以下(初期值、內置開關單品)*6
絕緣強度	同極端子間	AC1,000V(600V) 50/60Hz 1 min
	各端子與地線之間	AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
	各端子與不帶電金屬部之間	AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
額定絕緣電壓(Ui)		250V(EN60947-5-1)
污染度(使用環境)		3(EN60947-5-1)
短路保護裝置(SCPD)		10A，保險絲類型gG或gI(IEC60269)
帶條件短路電流		100A(EN60947-5-1)
額定密閉熱電流(Ithe)		10A， 0.5A(EN60947-5-1)
防止觸電保護等級		Class I
耐振動	誤動作	10～55Hz雙振幅1.5mm *4
耐沖擊	毀壞	1,000m/s2以下
	誤動作	300m/s2以下*4
使用環境溫度		-10°C～+80°C (無結冰) *5
使用環境濕度		35%～95%RH
質量		約275g (WLCA2時)

注1. 上述數值為初期值。
2. 耐壓的括號內數值為過行程型（高靈敏度型）的數值。
*1. 壽命的數值為使用溫度+5°C～+35°C、使用濕度40～70%RH時所測的數值。
*2. 過行程型的一般型與高靈敏度型以及觸須型的壽命為1,000萬次以上。
耐侯性型為50萬次以上。
*3. 高靈敏度型的壽命為50萬次以上。微小負載型所有型號都為100萬次以上。
耐侯性型為50萬次以上。
*4. 觸須型除外。微小負載型的抗沖擊為200m/s2以下。
*5. 對于耐寒型，為-40°C～+40°C（無結冰）。對于耐熱型，為+5°C～+120°C。
*6. 微小負載型為50mΩ以下（初期值、內置開關單品）。
