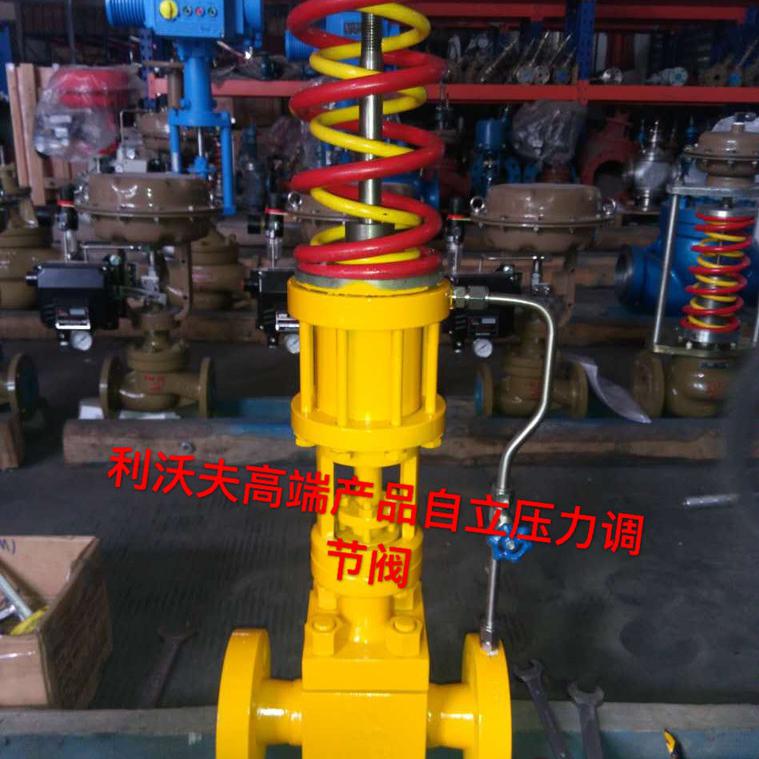

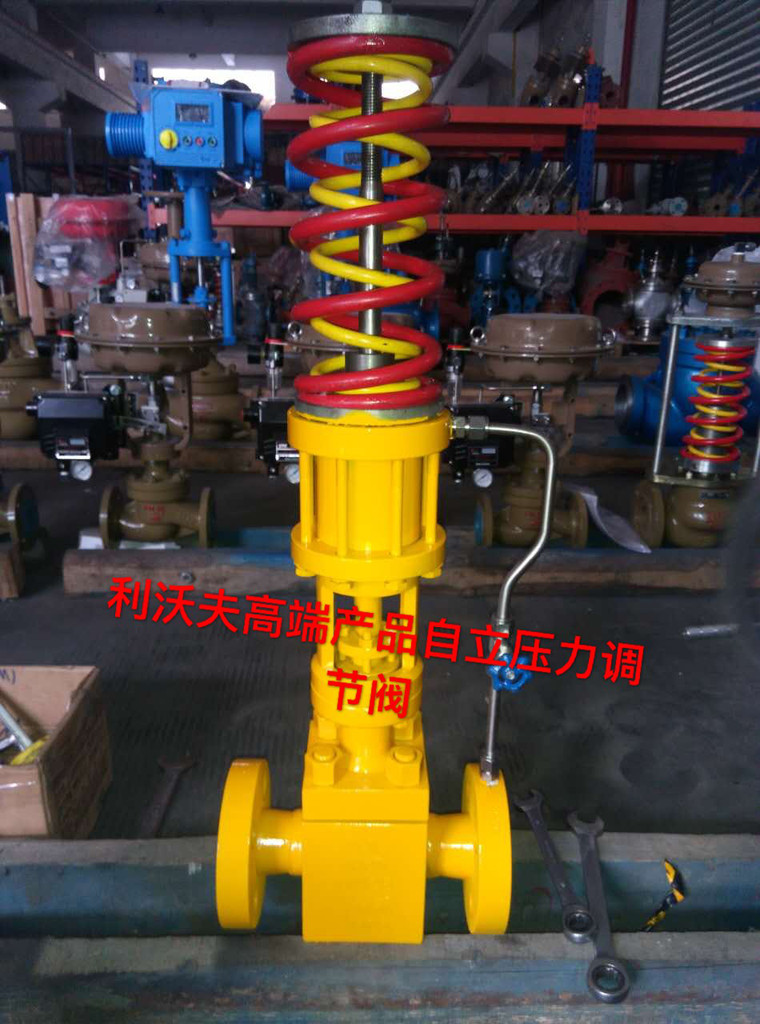

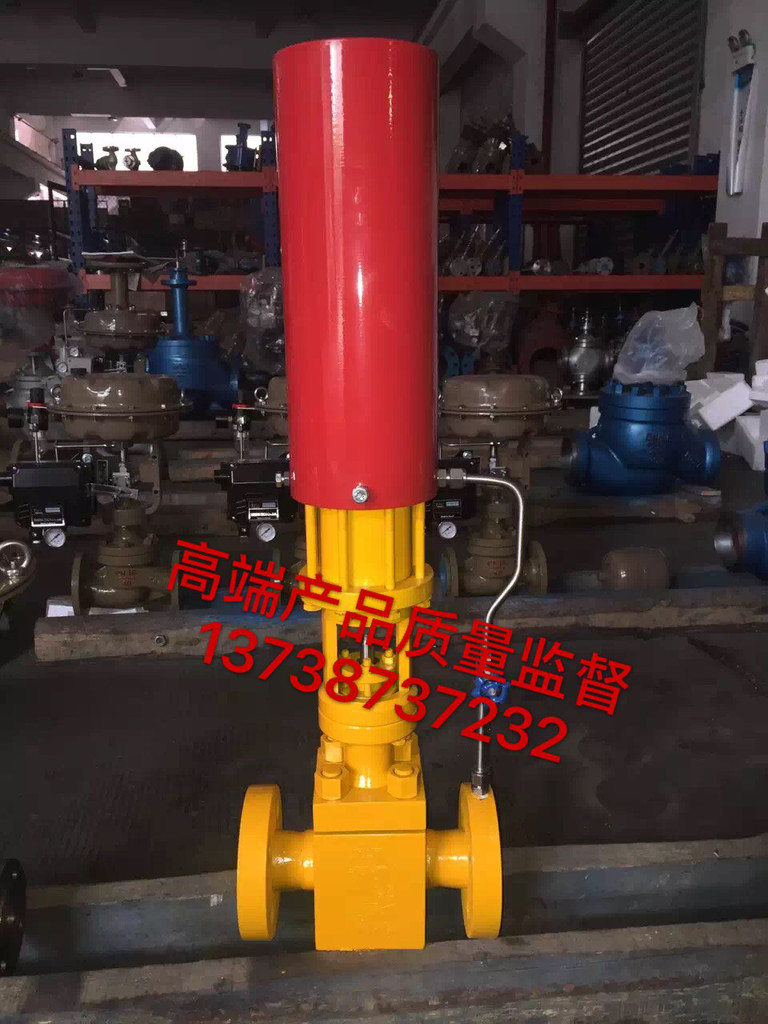

自力式高壓力調節閥

1.產品介紹：
ZZVG型自力式高壓減壓閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置。改變兩端的壓差和流量。使閥前(或閥后)壓力穩定。具有動作靈敏。密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄漏穩壓的自動控制。  本系列產品有單座(ZZYP)、套筒(ZZ／YM、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞二種；作用型式有減壓用閥后壓調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PNl6、40、64；閥體口徑范圍DN20～300；泄漏量等級ll級、IV級和VI級三檔；流量特性為快開；壓力分段調節從1 5~2500KPa．可按需要組合滿足用戶公況需要。

四、自力式高壓壓力調節閥 外形連接尺寸

五、自力式高壓壓力調節閥 安裝典型

安裝時，應注意以下幾點：
(1)冷凝器應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。
(2)取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。
(3)為便于現場維修及操作，調壓閥四周應留有適當空間，閥前后應設置截止閥與旁路手動閥
(4)調壓閥通徑過大(DN≥100時)，應有固定支架
(5)當確認介質很潔凈時，件3可不安裝
(6)自力式閥可以比管道通徑小，但過濾器和截止閥不能

訂貨須知

訂貨時請用戶提供以下資料：

1. 調壓閥名稱、型號

2. 公稱通徑

3. 公稱壓力(MPa)

4. 額定流量系數(Kv)

5. 介質名稱、狀態、流量

6. 閥前、閥后壓力，控制閥前還是閥后，壓力設定值及壓力調節范圍

7. 工作溫度

8. 工作流程簡圖（必要時）

9. 閥體、閥內件及填料材質

10. 其他特殊要求
