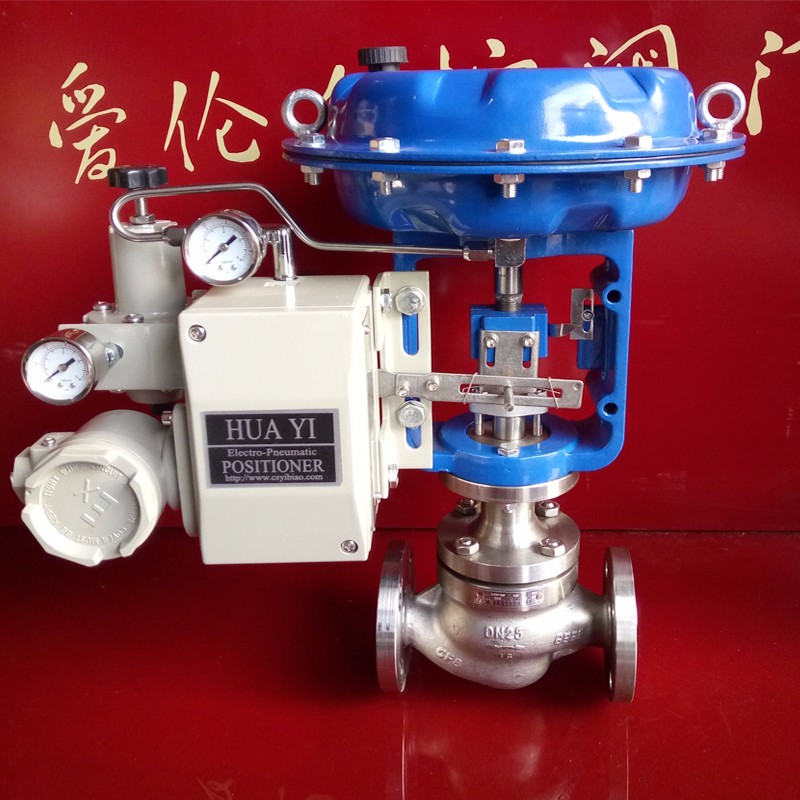

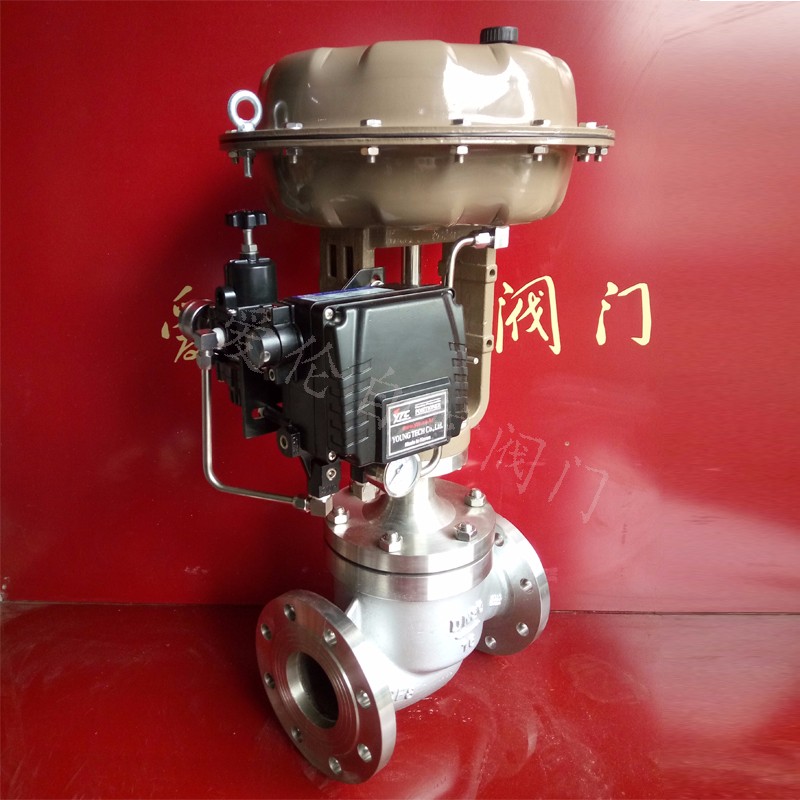

ZJHP-16P DN25氣動不銹鋼蒸汽導熱油高溫調節閥 氣動鑄鋼調節閥

聯系人：章經理  聯系電話：15355982787

ZJHP精小型氣動薄膜單座調節閥，由氣動薄膜多彈簧執行機構和精小型單座調節閥組成。

具有可靠的動作性能，較好的流量特性，可調范圍大，閥座泄漏量小，操作穩定，多彈簧執行機構高度低、重量輕、裝備簡便，精小型閥體結構緊湊、流道通暢,具有較大的流量系數。

ZJHP氣動單座調節閥適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。

氣動流量調節閥按照開關方式的不同可分為常開氣關式和常閉氣開式兩種。

氣關式閥由正作用執行機構和閥構成。當輸入信號壓力由下限值改變?yōu)樯舷拗禃r(shí)，閥從全開到全關。

氣開式閥由反作用執行機構和閥組成，當輸入信號壓力由下限值改變?yōu)樯舷拗禃r(shí)，閥從全關到全開。

氣動薄膜調節閥工作原理

氣動調節閥**是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動調節閥的特點**是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。

當氣室輸入了0.02～0.10MPa信號壓力之后，薄膜產生推力，使推力盤向下移動，壓縮彈簧，帶動推桿、閥桿、閥芯向下移動，閥芯與閥座密封面接觸，從而使調節閥關閉，切斷物料。當信號壓力維持一定時，閥門**維持在一定的開度上。

單座調節閥是一種單座高精度的調節閥，具備以下設計特點：

l  采用等截面S形流道，流阻小，流通能力大

l  小規格閥芯閥桿采用一體式結構，避免了銷釘或焊接帶來的問題

l  小規格采用頂部導向結構，結構緊湊，流量通暢，不易卡堵

l  大規格采用壓圈導向結構，結構簡單，有效防止閥芯抖動，裝拆、維護方便

l  可調范圍大，調節精度高

l  氣動執行機構為多彈簧薄膜式執行機構和活塞式雙作用執行機構，結構緊湊，輸出力大

l  適用于各種流體介質的控制

產品概述

    ZJHP精小型氣動薄膜單座調節閥，由氣動薄膜多彈簧執行機構和精小型單座閥組成。

多彈簧執行機構高度低、重量輕、裝備簡便，精小型閥體結構緊湊、流道通暢,具有較大的流量系數。

適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。

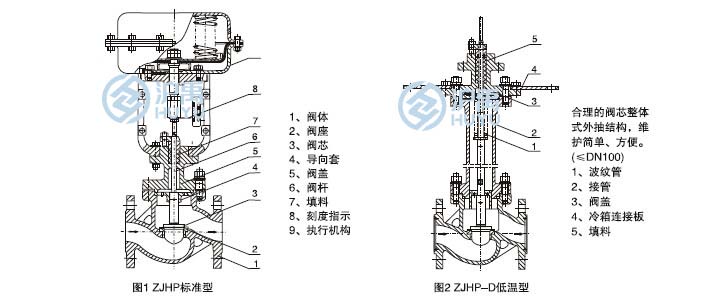

閥內組件

閥芯型式：?jiǎn)巫烷y芯

流量特性：等百分比特性和線性特性

材   料：不銹鋼（17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

執行機構

型   式：多彈簧薄膜式執行機構

彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa

膜片材料：腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力：140～400KPa

氣源接口：RC1/4"

環境溫度：-30～+70℃

閥作用型式

氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

附件

定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
