標準	國標
材質	鑄鋼
產地	浙江
調壓范圍	0.05-0.85Mpa
工作溫度	常溫
公稱通徑	100mm
連接形式	法蘭
流動方向	單向
驅動方式	電動
使用壓力	10Mpa
適用范圍	空氣
適用介質	蒸汽
形態	柱塞式
用途	流量控制
壓力環境	常壓
品牌	愛倫
型號	ZZWPE-16
通道位置	直通式

ZZWPE型自力式電動溫度調節閥   產品概述：   用途與特點
      自力式電動溫度調節閥(適用于較大口徑及導熱油控制)，該閥的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。   ◆ZZWPE型自力式電動溫度調節閥   產品特點：   ZZWPE型自力式電動溫度調節閥結構與原理

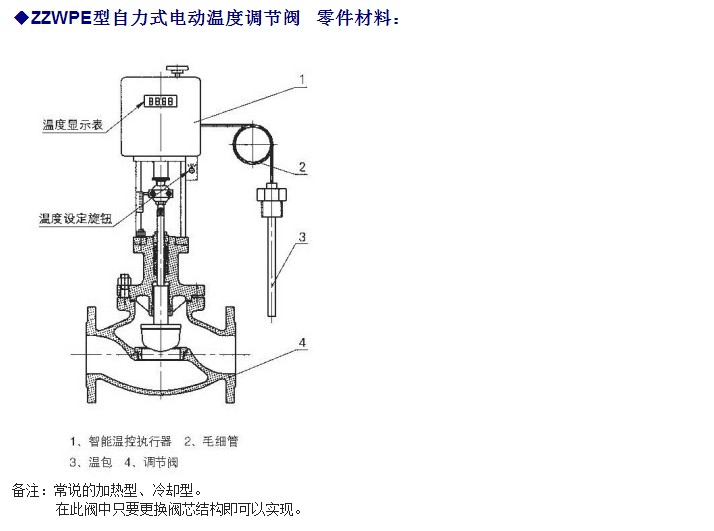

      調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
1．加熱型調節閥的結構與原理，見附圖示：
      工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。   (4)傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。
2、調試：
(1)接上220V交流電源。使主閥打開，并將閥前截止閥緩慢打開。
(2)將溫包線接入指定接線柱。
(3)觀察設定溫度的變化值是否在允許范圍內。如發現偏高或偏低，可將驅動器外殼取掉，撥動溫度設定開關(微調即可)。反復調整。直到控制溫度在允許范圍之內。
(4)該閥應在環境溫度-25～55℃的場所使用，注意防潮。



◆ZZWPE型自力式電動溫度調節閥  安裝使用及維護： 1、安裝
(1)安裝前應對管道進行嚴格除污，吹凈焊渣等雜物，否則將嚴重損壞閥門。
(2)調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。

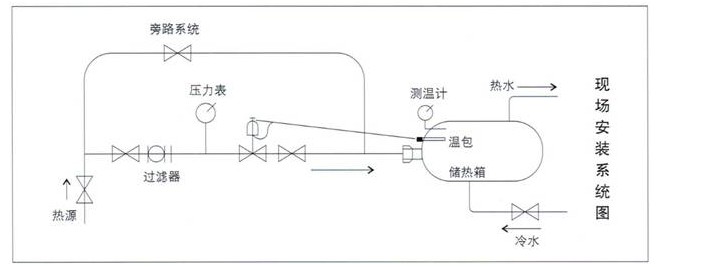

(3)為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥、閥前須裝過濾器、壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。見下圖：

◆ZZWPE型自力式電動溫度調節閥  的典型應用：

◆ZZWPE型自力式電動溫度調節閥   技術參數選型：

公稱通徑 (mm)		15	20	25	32	40	50	65	80	100	125	150	200
公稱壓力 PN(MPa)		1.6 4.0
流量能力 (m 3 /h)		5	7	10	16	25	40	63	100	160	250	400	630
額定行程 (mm)		6			8	10	14		20		30	30	40
溫度調節范圍 ( ℃ )		0~100 ，50~150,100~200， ,150~250
調節精度 ( ℃ )		&lusmn; 1 ~ &lusmn; 5
使用介質		蒸汽、水、油、氣體
允許 泄漏量	硬密封	10 -4 X 閥額定容量
	軟密封	“ 0 ”
毛細管長度		3m 、 5m 、 10m
溫包扦入深度		270 、 430 、 630
聯接螺紋		3/4 ” 1 ”

 ◆ZZWPE型自力式電動溫度調節閥  配套用電動執行機構有關技術參數

公稱通徑 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
電動執行機構型號	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機構推力（ N）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
全行程 時間 （ S ）	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（W ）	普通型	28					35
	電子型	6		15			25			40



*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

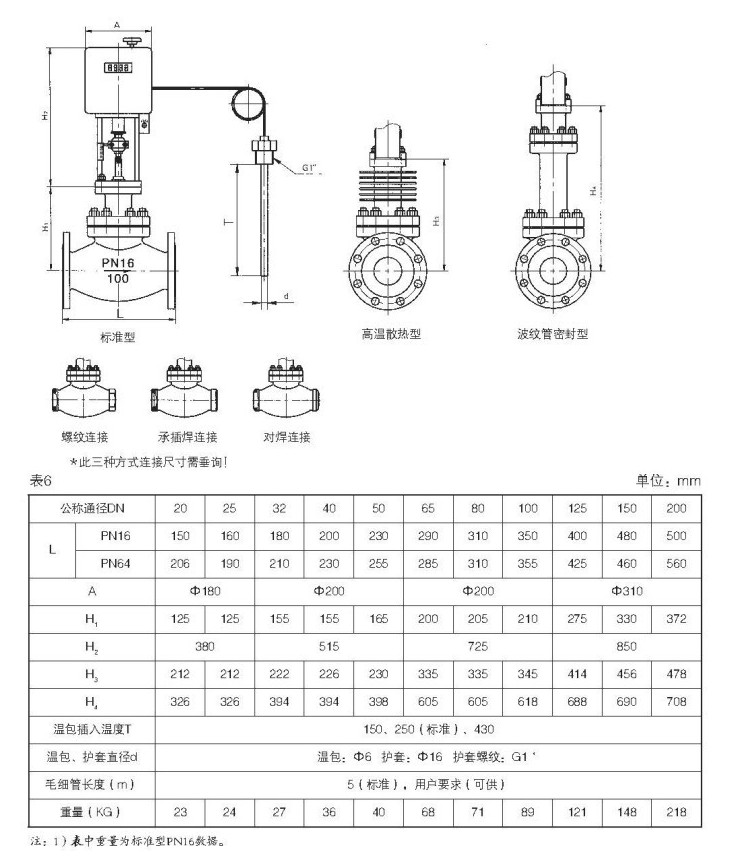

◆ZZWPE型自力式電動溫度調節閥   規格重量：



◆ZZWPE型自力式電動溫度調節閥  連接尺寸及標準
&iddot;法蘭標準：鑄鐵法蘭按GB4216-84、鑄鋼法蘭按GB9113-88
&iddot;法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面，閥體為凹面
&iddot;結構長度：GB12221-89
&iddot;夾套保溫型夾套載熱體接口：對焊&hi;18×4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。
