| 品牌 | 宗力 |
| 型號 | 自立式 |
| 加工定制 | 是 |
| 材質 | 不銹鋼 |
| 連接形式 | 焊接 |
| 適用介質 | 蒸汽,弱酸堿介質 |
| 壓力環境 | 高壓 |
| 工作溫度 | 高溫 |
| 流動方向 | 雙向 |
| 驅動方式 | 電磁 |
| 零部件及配件 | 焊條 |
| 形態 | 隔膜式 |
| 類型(通道位置) | 二通式 |
| 標準 | 德標 |
| 密封形式 | 硬密封型 |
| 加工定制:是 | 材質:不銹鋼 |
| 連接形式:焊接 | 適用介質:蒸汽,弱酸堿介質 |
| 壓力環境:高壓 | 工作溫度:高溫 |
| 流動方向:雙向 | 驅動方式:電磁 |
| 零部件及配件:焊條 | 形態:隔膜式 |
| 類型(通道位置):二通式 | 標準:德標 |
| 密封形式:硬密封型 |
歡迎光臨宗力閥門制造有限公司主頁：www.zjzongli.com
〖專業真空鑄**品質〗
本公司擁有先進加工和檢驗技術◇為高品質產品提供保證
因產品品種較多，不能逐個列出，如需產品詳細資料及價格請旺旺、QQ或來電咨詢、洽談：
在線客服QQ:(59778276） （1453356092）
24小時銷售熱線：18658763531（鄧毅）
產品概況

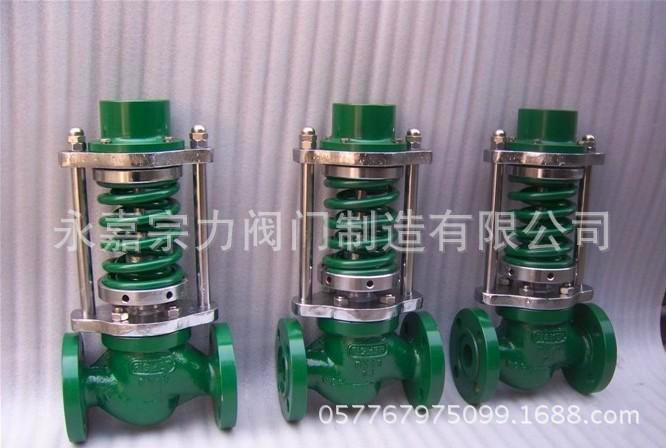

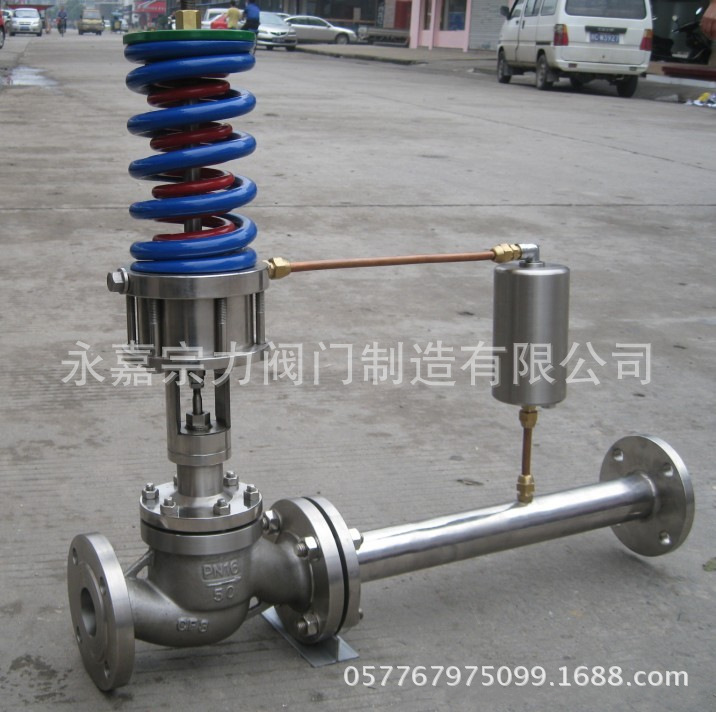

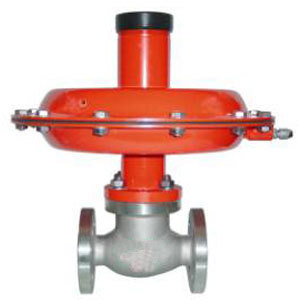

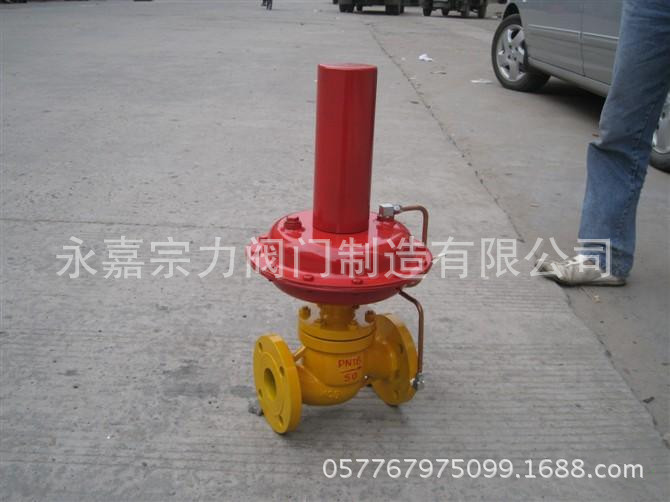

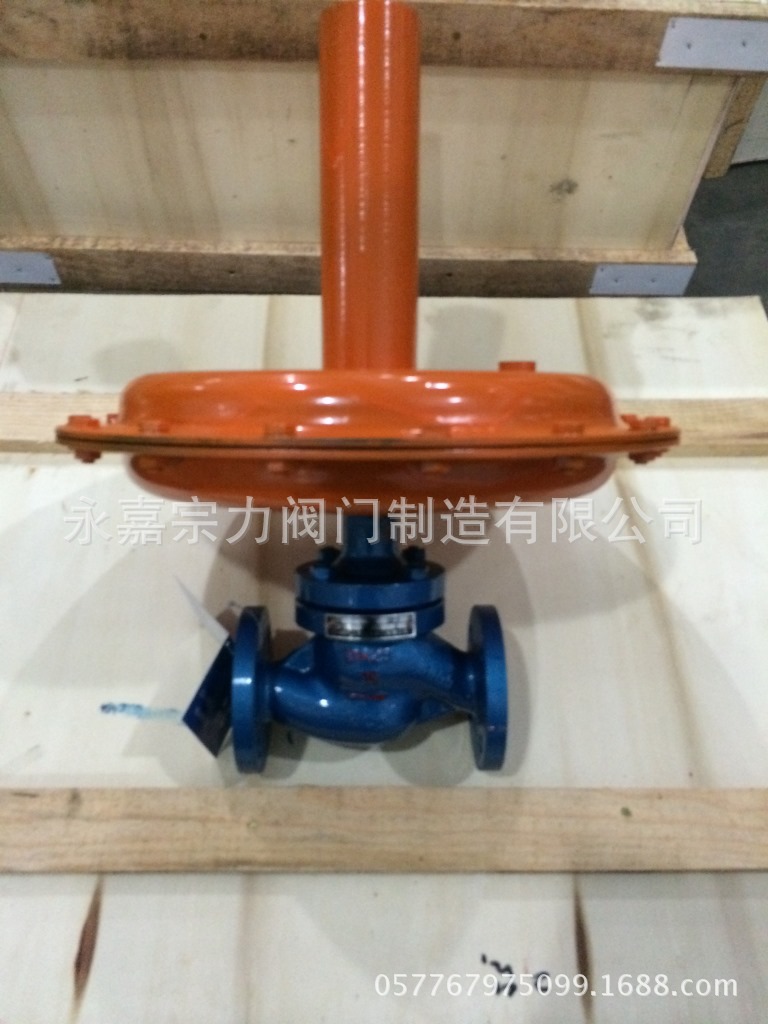

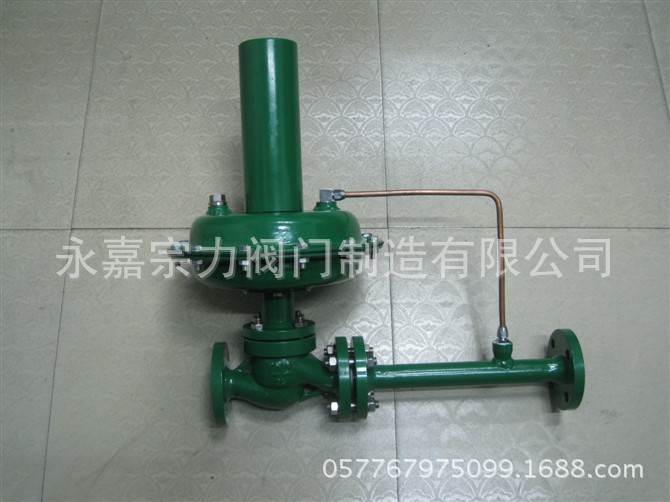

ZZC和ZZV自力式差(微)壓調節閥是一種不需要外加能源的執行器產品?？捎糜诠Q壓力PN01，PN10。差(微)壓均可分段調節。從50mm.W.C至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確?？煽棵芊?。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。
二、產品特點
·無需停止生產即可進行設定值的調整；
·無填料，閥桿上、下活動時不存在磨擦，上密封**可靠；
·執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來；
·閥體為四通形式，因而K、B型可通用一種閥體。
三、技術參數
◆主要技術參數和性能指標(表一)
公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 額定流量 系數 Kv | ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 | ZZCN | | | | | 53 | 83 | | | 額定行程 (mm) | 6 | 8 | 10 | 15 | 20 | 公稱壓力 PN(MPa) | 0.10 1.0 | 差壓調節范圍 (kPa) | 0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 | 介質溫度 ( ℃ ) | ≤ 80 | 調節精度 ( ％ ) | ≤ 10 | 允許泄漏 量 (l/h) | ZZCP/ZZVP | 10 -4 X 閥額定容量 ( Ⅳ 級 ) | ZZCN | 5X10 -3 X 閥額定容量 ( II 級 ) |
注：1.ZZCP/ZZVP公稱壓力為0.10MPa，ZZCN為1.0MPa
2.ZZCN差壓調節范圍為36～44…88～100kPa
四、規格重量
◆外形尺寸及重量(表三)單位：mm
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | H | ZZCP/ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 | ZZCN | | | | | 536 | 536 | | | L | ZZCP/ZZVP | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | ZZCN | | | | | 222 | 222 | | | 重量 G(Kg) | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | 導壓管螺紋接頭 | M16X1.5 |
為了保證您使用的需要，在訂貨時請?jiān)敿?xì)說明：閥門規格型號，零件材質，使用介質，使用溫度**大流量**大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
歡迎國內外用戶來函或光臨我廠洽談?dòng)嗀浭乱?，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。 |
