一、產品資料：

產品型號：ZJHP（M）

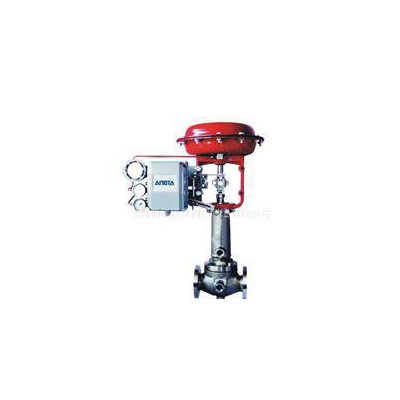

產品名稱：精小型氣動薄膜單座（套筒）調節閥

產品特點：上明牌ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

二、閥體：

閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管

三、閥內組件：

閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、流量特性圖：

五、執行機構：

形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式

六、主要技術參數：

七、上明牌ZJHP型氣動單座調節閥允許壓差：

1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。

八、上明牌ZJHM型氣動套筒調節閥允許壓差表：

說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適 當?shù)慕鉀Q辦法。

九、上明牌ZJHP/M型氣動調節閥外形圖：

十、上明牌ZJHP/M型氣動薄膜調節閥外型尺寸：

法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001－1984
ANSIB16.5－1981
法蘭連接：FF、PR、RJ和LG。

十一、型號編制說明：

訂貨須知：
一、①ZJHP氣動薄膜調節閥產品名稱與型號②ZJHP氣動薄膜調節閥口徑③ZJHP氣動薄膜調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的ZJHP氣動薄膜調節閥型號，請按ZJHP氣動薄膜調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
感謝您訪問我們的網站【//www.sale-valve.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
