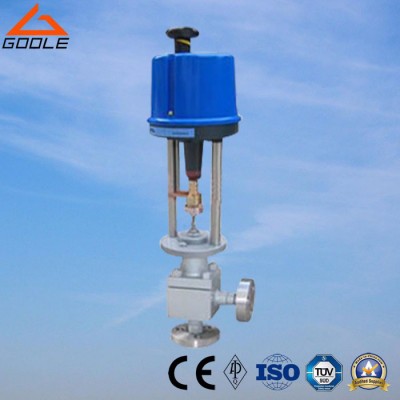

工奧ZRHJ型電動角式調節閥

品牌名稱
工奧
產品標簽
供應總量
200 件
最小起訂
1 件
廠家區域
浙江溫州市
發貨期限：
自買家付款之日起 10 天內發貨
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
好貨推薦

工奧ZDSP/N ZDSP/N電

￥700.00/件

工奧閥門供應ZDLN電動

￥100.00/件

工奧EDRV EDRV動態平

￥400.00/件

工奧閥門供應HTN減溫

￥100.00/件

供應ZZWEP自力式溫度

面議

工奧ZJHP/M ZJHP/M氣

￥200.00/件

店鋪信息

所在地區：浙江 溫州市

會員級別：企業用戶第1年

身份認證：

已  繳 納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業名片

永嘉工奧閥門有限公司

微信客服
【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝
產品詳情
標準：
國標
材質：
碳鋼
標準 國標
材質 碳鋼
工作溫度 常溫
流動方向 單向
驅動方式 電動
形態 柱塞式
用途 調節,調壓,流量控制
品牌 工奧
型號 ZRHJ型電動角式調節閥

詳細介紹

一、ZRHJ電動角式調節閥介紹

ZRHJ電動角式調節閥專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，由于角式調節閥角式閥體無死角，便于吹掃，維護簡單而廣泛應用?？墒褂脝巫蛘咂胶馐教淄查y瓣上，一些高壓差場合也可以適用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。

二、ZRHJ電動角式調節閥標準規格 閥體型式：角式鑄造球型閥體
閥芯型式：單座、套筒型閥芯
公稱通徑：DN20~200 NPS3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆

三、ZRHJ電動角式調節閥型號編制
Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列調節閥 R:電動3810L執行機構
D:電動PSL執行機構 		直行程 J:標準型角式單座調節閥
JF:軟密封角式單座調節閥
JM:標準型角式套筒調節閥
JT:兩級籠式套筒角式調節閥
JG:帶散熱型角式調節閥
JV:波紋管型角式調節閥
JD:低溫型角式調節閥 		PN16=16
CL150LB=150LB
JIS10K=10K 		C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 		DN25= DN252
NPS1〞= NPS 1〞
如：Z型電動角式單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHJ-16C DN50

四、ZRHJ電動角式調節閥性能
流量特性 直線、等百分比、快開
可調范圍 50:1 (CV<6.3 30:1)
額定CV值 等百分比CV1.6~630 ，直線CV1.8~690
允許泄漏量 硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213
性能指標   氣動 電動
基本誤差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死區% ≤0.6 ≤1.0
始終點偏差% ±2.5 ±2.5
額定行程偏差% ≤2.5 ≤2.5

五、ZRHJ電動角式調節閥選用參數表
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
公稱通徑 行程 可選流量系數Cv（★標準型 ●推薦 ○定制）
DN20 16mm ● ● ● ★
DN25 ● ● ● ● ★
DN32 25 mm ○ ○ ○ ○ ○ ★
DN40   ○ ○ ○ ○ ● ★
DN50     ○ ○ ○ ● ● ★
DN65 40mm           ○ ○ ○ ★
DN80           ○ ○ ○ ● ★
DN100           ○ ○ ○ ● ● ★
DN125 60mm                 ○ ○ ○ ★
DN150                   ○ ○ ● ★
DN200                   ○ ○ ● ● ★
電動執行機構 金屬密封最大允許壓差（MPa）
型號 推力（N）
3810L-08 800 6.4 5.5 3.5 2.38 1.52
3810L-20 2000 6.4 6.4 6.4 4.77 3.05 1.86 1.19 0.76
3810L-30 3000           2.79 1.79 1.14
3810L-50 5000           4.66 2.98 1.91 1.13 0.6 0.47
3810L-65 6500                 1.35 0.8 0.57 0.39 0.26 0.16
3810L-99 10000                       0.61 0.42 0.20
3810L-160 16000                       0.97 0.67 0.35
需要查看更多的產品資料，或要求高質量印刷樣本， 請聯系我們
