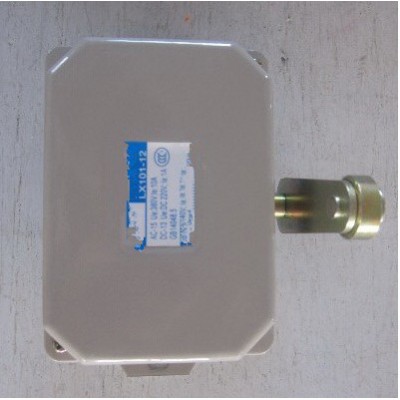

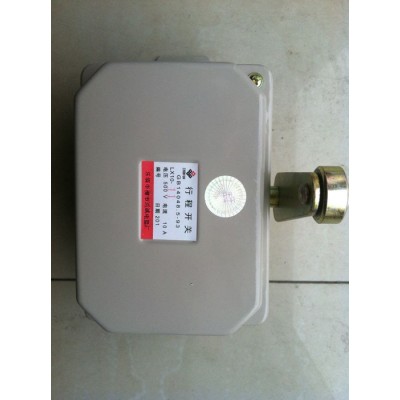

行程開關（以下簡稱行程開關）用于交流50Hz、380V。直流220V的起重機控制線路中，作機構行程的終點保護之用，其長期工作電流為10A。行程開關按GB14048.5設計、制造與檢驗。
1.2行程開關保證在下列條件下可靠地工作：
a)海拔高度不超過2000m。
b)周圍介質溫度不超過+40℃及不低于-50℃，日平均溫度不超過+35℃。
c)安裝地點的空氣相對濕度在**高溫度為+40℃時不超過50%：在較低的溫度下可允許有較高的相對濕度**濕月的月平均溫度不超過+25℃，該月的月平均**大相對濕度不超過90%，由于溫度變化發生在產品上的凝露必須采取措施。
1.3行程開關不適于在下列條件下工作：
a)在含有腐蝕金屬和絕緣的氣體、蒸氣或塵埃的環境中
b)在含有導電塵埃的環境中：
c)在有劇烈震動和劇烈顛簸的地方

行程開關按操動臂的型式分為六種
a) LX10-1口型行程開關采用單滾輪尺桿操動臂，用于貫崮亍程不甚大的平移機構。
b) LX10-2口型行程開關帶雙滾輪叉型桿操動臂，用于慣性行程較大的平移機構。
c) LX10-3口型行程殲關帶有重錘式荷重杠桿操動臂，用于限制提升機構的行程。
d) LX10-4口型行程開關帶有三叉形操動臂，用于三個操作位置的平移機構。
e) LX10-5口型行程開關帶有滾輪重錘式操動臂，用于速度不大的平移機構。
f) LX10-6口型行程開關外殼的兩側各有—個滾子的操動臂，用于速度較大的平移機構。

4.1行程開關的額定電流、額定電壓和電流的類別及有關技術參數見表1

4.2行程開關在400次／h的操作頻率下的機械壽命不低于100 000次。
4.3行程開關的開、關合頻率不大于150次/h。
4.4推動開關操動臂的**大速度不超過表2之規定。

在行程開關殼內裝有一組接觸組，其動觸頭和靜觸頭隨著操動臂的轉動帶動開關轉
軸上的凸輪而實現觸頭開閉。
操動臂的定位是借定位件、定位彈簧、定位杠桿和滾子來實現的。
