產品認證	CCC
電壽命	，，
額定電流	，，
額定電壓	，，
機械壽命	，，
適用范圍	，，
品牌	人民
型號	CJX1-250 22 (3TF 54)|CJX1-300(3TF55 22)含銀85%

聯系13587708254................

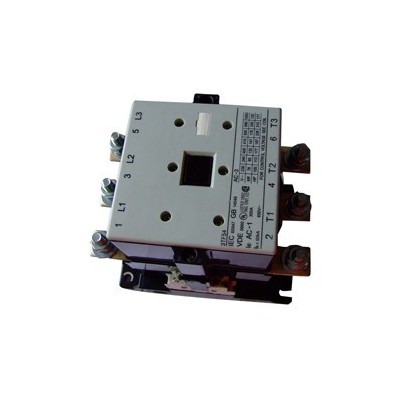

CJX1-250 22 (3TF 54)|CJX1-300(3TF55 22)上海人民接觸器

CJX1系列交流接觸器 一：適用范圍  CJX1系列交流接觸器適用于交流50Hz或60Hz、電壓至690V、電流至475A的電力線路中，供遠距離頻繁起動和控制電動機及接通與分?jǐn)嚯娐贰＝?jīng)加裝機械聯鎖機構后組成CJX1系列可逆接觸器，可控制電動機的起動、停止及反轉。 二：型號及其含義 需要說明的是，常開常閉的觸頭一般為0，1，2三種，所以搭配起來就有00,10,02,11,22等情況，所以相應的產品型號也是非常多的。 常見的型號有: CJX1-9/22  CJX1-12/22  CJX1-16/22  CJX1-22/22 CJX1-32/22  CJX1-45/22  CJX1-63/22  CJX1-75/22  CJX1-85/22 CJX1-110/22  CJX1-140/22  CJX1-170/22  CJX1-205/22  CJX1-250/22 CJX1-300/22  CJX1-400/22  CJX1-475/22 三：結構特征 CJX1交流接觸器為雙斷點直動式結構，具有三對常開觸頭，輔助觸頭最多為2常開、2常閉。觸頭支持件與銜鐵采用彈性鎖扣聯結，消除了薄弱環節。在觸頭支持件或滅弧罩上設有試操作桿，便于手動操作和作為動作指示，Ie≤22A接觸器無滅弧隔弧板，Ie≥32A為塑料滅弧罩并裝有金屬隔弧板。觸頭材料采用具有高抗熔焊性及耐腐蝕的銀合金。接線螺釘采用新型自升起螺釘，瓦形墊與螺釘部分立刻節省接線工時。全系列產品均可用螺釘安裝，Ie≤32A的產品還可采用快速嵌入導軌緊固。 四：主要技術參數 1.產品符合IEC60947、BS5424及GB14048.4-2003等標準。 2.主要性能見表2 3.壽命見表2 4.輔助觸頭主要技術參數見表1 5.接觸器的額定控制電源電壓(Us)的標準值為交流(50Hz)36V、127V、220V、380V 6.接觸器在額定電源電壓的85%-110%(熱態)范圍內應能可靠吸合，釋放電壓在20%-75%的范圍內。 表2 五：外形及安裝尺寸 CJXI-45~85　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　CJXI-105~170 CJXI-45/22~CJX1-85/22外型及安裝尺寸圖 CJXI-105/22~CJX1-170/22外型及安裝尺寸圖 CJXI-250/22~CJX1-475/22 CJXI-250/22~CJX1-475/22外型及安裝尺寸圖   如果你希望了解CJX1交流接觸器的更多內容，如使用說明，價格，維修等相關信息，請聯系我們。

CJX1交流接觸器主要用于交流50HZ（或60HZ）,額定絕緣電壓為690V,在AC-3使用類別下額定工作電壓為380V時額定工作電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐罚⒖膳c適當?shù)臒徇^(guò)載繼電器組成電磁起動器以保護可能發生過負荷的電路。

..安裝接觸器時應該注意哪些事項

1接觸器安裝前的注意事項

1）接觸器在安裝前應該認真檢查接觸器的銘牌數據是否符合電路要求；線圈工作電壓是否與電源工作電壓相配合；

2）接觸器外觀良好，無機械損傷；活動部件應該靈活，無滯現象；

檢查滅弧罩有無破裂、損傷；

3）檢查各極主觸頭的動作是否同步；觸頭的開距、超程、初壓力和終壓力是否符合要求；

用萬用表檢查接觸器線圈有無斷線、短路現象；

4）用絕緣電阻表（兆歐表）檢測主觸頭之間的相間絕緣電阻，一般應該大于10M

2.接觸器安裝時的主要事項

1）安裝時，接觸器的底面應該與底面垂直，傾斜度應該小于5度。

2）安裝時，應該注意留有適當?shù)娘w弧空間，以免燒損相鄰的電器；

3）在確定安裝位置時，還應考慮到日常檢查和維護的方便性；

4）安裝應該牢固，接線應該可靠，螺釘應該加裝彈簧墊和平墊圈，以防振動和松動；

5）滅弧罩應安裝良好，不得在滅弧罩破損或無滅弧罩的情況下將接觸器投入使用；

6）安裝完畢后，應檢查有無零件或雜物掉落在接觸器上或內部，檢查接觸器的接線是否正確，還應該在不帶負載的情況下檢測交流接觸器的性能是否合格；

7）接觸器的觸頭表面應該經常保持清潔，不允許涂油。

..什么是接觸器？
接觸器是指僅有一個起始位置，能接通、承載和分?jǐn)嗾ｋ娐窏l件（包括過載運行條件）下的電流的一種非手動操作的機械開關電器。它可用于遠距離頻繁地接通和分?jǐn)嘟恢绷髦麟娐泛痛笕萘靠刂齐娐?，具有?dòng)作快、控制容量大、使用安排方便、能頻繁操作和遠距離操作等優點，主要用于控制交直流電動機，也可用于控制小型發電機、電熱裝置、電焊機和電容器組等設備，是電力拖動自動控制電路中使用最廣泛的一種低壓電器元器件。
常用交流接觸器如下
CJT1(CJ10)交流接觸器：CJT1最小額定電流10A,最大150A,電壓伏數分別有：24V、36V、72V、110V、220V、380V.
型號分別如下：
CJT1-10A;CJT1-20A;CJT1-40A;CJT1-60A;CJT1-100A;CJT1-150A.
CJ20交流接觸器：CJT1最小額定電流10A,最大630A。電壓伏數分別有：24V、36V、72V、110V、220V、380V.
型號分別如下：
CJ20-10、CJ20-16、CJ20-25、CJ20-40、CJ20-63、CJ20-100、CJ20-160、CJ20-250、CJ20-400、CJ20-630。
CJX1交流接觸器：CJX1交流接觸器等同于西門子3TB/3TF系列交流接觸器，最小額定電流9A,最大額定電流475A.電壓伏數分別有：24V、36V、72V、110V、220V、380V.
型號分別如下：
CJX1-9/12、CJX1-16/22、CJX1-32、CJX1-45/63、CJX1-75/85、CJX1-110/140、CJX1-170/205、CJX1-250/300、CJX1-400/475。

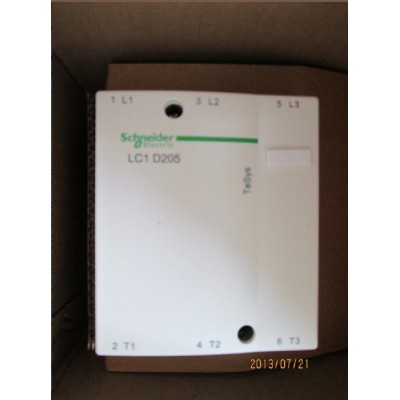

CJX2交流接觸器：CJX2交流接觸器等同于施耐德LC1-D、LC1-F系列接觸器其最小額定電流9A，最大額定電流800A.電壓伏數分別有：24V、36V、72V、110V、220V、380V.
CJX2-09、CJX2-12、CJX2-18、CJX2-25、CJX2-32、CJX2-40、CJX2-50、CJX2-65、CJX2-80、CJX2-95、CJX2-F115、CJX2-F150、CJX2-F185、CJX2-F225、CJX2-F265、CJX2-F330、CJX2-F400、CJX2-F500、CJX2-F630、CJX2-F800。電壓伏數分別有：24V、36V、72V、110V、220V、380V.
CJ19切換電容接觸器：CJ19切換電容接觸器是電容補償柜里最常用的電容器投切開關，其投切最小電容1Kvar,最大60Kvar.額定電流最小25A,最大150A.電壓伏數分別有：24V、36V、72V、110V、220V、380V.
CJ19-25、CJ19-32、CJ19-43、CJ19-65、CJ19-80、CJ19-95、CJ19-115、CJ19-150。
...
