產地	浙江
觸點形式	常開型
額定電流	250
額定電壓	36V
類型	交流接觸器
認證	CCC
適用范圍	很廣
售后服務	一年保修
外殼材質	PVC
外形尺寸	250
線圈電壓	36V
執行質量標準	國標
滅弧介質	真空式
品牌	卓星電氣

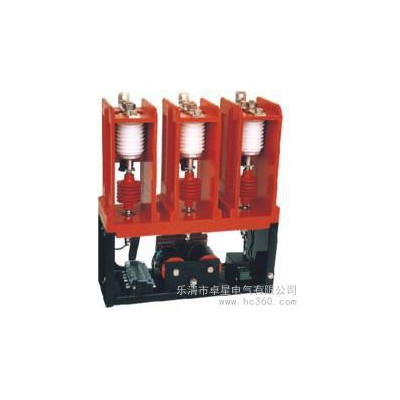

型號	CKJ5-250A
加工定制	否
應用場景	二級配電
主觸點控制電路	222
常開主觸頭數量	222
常開輔助觸頭數量	2222
線圈頻率	50

樂清市建星電子電器廠

1、主要技術參數 型號 額定電壓(工頻)(V) 額定電流(A) 主觸頭參數 工頻耐壓V(有效值) 主電路 控制電路 開距 超程 終壓力(N) 主電路 輔助電路 控制電路 CKJ5-80/1140 1140 36,110,220,380 80 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-125/1140 1140 36,110,220,380 125 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-160/1140 1140 36,110,220,380 160 1.8±0.2 >1 30±5 4200 2500 2000 CKJ5-250/1140 1140 36,110,220,380 250 2±0.2 >1.5 80±10 4200 2500 2000 CKJ5-400/1140 1140 36,110,220,380 400 20+0.5 >1.5 120±20 4200 2500 2000 CKJ5-600/1140 1140 36,110,220,380 600 20+0.5 >1.5 190±20 4200 2500 2000 型號 接通能力 分通能力 極限分斷電流(A) 電壽命次數 機械壽命次數 質量 AC3 AC4 CKJ5-80/1140 10 Ie,100次 8 Ie,25次 2000,3次 60×104 6×104 300×104 3.8kg CKJ5-125/1140 10 Ie,100次 8 Ie,25次 2000,3次 60×104 6×104 300×104 3.8kg CKJ5-160/1140 10 Ie,100次 8 Ie,25次 2000,3次 60×104 6×104 300×104 3.8kg CKJ5-250/1140 10 Ie,100次 8 Ie,25次 4500,3次 60×104 6×104 300×104 8kg CKJ5-400/1140 10 Ie,100次 8 Ie,25次 4500,3次 60×104 2×104 300×104 11.3kg CKJ5-600/1140 10 Ie,100次 8 Ie,25次 6000,3次 60×104 0.5×104 300×104 19.5kg 2、外形及安裝尺寸

CKJ5、CKJ系列真空接觸器 使用說明書 CKJ5、CKJP系列真空接觸器適用于交流50HZ，額定工作電壓至1140V，額定工作電流125—400A的電力網絡，供直接或遠距離接 通和分斷主電路之用。因主觸頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作 于油田、化工等場合。 1、 工作條件 1． 海撥高度不超過2000米。 2． 環境空氣溫度：-25～+40℃。 3． 空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度**濕月份的平均溫度為+25℃時，月平均**大相對濕度為90％。 4． 安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。 5． 環境污染等級為3級。 6． 振動不大于30米/秒的場。 接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。 真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。 電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。 輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。 2、安裝、調整及更換天關管 1． 安裝 ⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。 ⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。 ⑶ 接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。 2． 調整 當觸頭參數不符合要求或更換真空開關管后需作如下調整： ⑴ 松開球面接頭鎖緊螺母。 ⑵ 轉動球面接頭法蘭，使觸頭剛剛斷開（用萬用表低阻檔測）并反復調整，使三 管保持一致。 ⑶ 順時針轉動球面接頭到法蘭，使開距達到標準要求。 ⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。 ⒊ 更換真空開關管 當真空度下降或其他原因損壞時需更換真空開關管。 ⑴ 當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間絕緣電阻小于60兆歐時 應更換真空開關管。 ⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。 ⑶ 擰下靜導電板絕緣框的螺釘。 ⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。 ⑸ 將真空開關管組件取下。 ⑹ 卸下球面接頭組件，取下開關管。 ⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不 使波紋管處于扭曲狀態。更換開關管后要重新調節開距。 3、使用與維修 1． 接觸器的工作電壓及工作電流不應超過額定值 2． 對新?lián)Q的真空開關管要事先檢查其真空度。要求在10-2帕（10-4托）以上。可 用工頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。 3． 平時建議用2500V兆歐表檢查。當絕緣電阻小于100M 時應加強監視。小于60M 時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。 4． 在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主 電路負載側。 5． 凡屬下列情況之一時應對接觸器作全面檢查和調整。 ⑴ 每年一次例行檢查和清潔工作。 ⑵ 動作一萬次以后。 ⑶ 真空開關管損壞后。 檢查及調整內容： ⑴ 真空開關管真空度。可用工頻試驗法。 ⑵ 輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。 ⑶ 檢查開距及三管同步。 ⑷ 所有螺釘螺母有否松動?；顒硬课挥蟹窨ㄗ‖F(xiàn)象。 ⑸ 絕緣耐壓程度檢查，用測試儀或2500V兆歐表。
