1    范圍

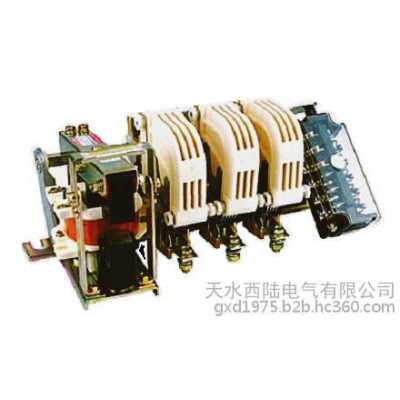

本標準規定了CJ12及其派生的CJ12F和CJ12Z系列轉動式交流接觸器（以下簡稱接觸器）的基本規則和性能要求。包括：術語、特征、正常工作條件和安裝條件、結構和性能要求,驗證特性和性能要求的驗證方法與規則，接觸器的產品資料等。

    本標準適用于交流50HZ，額定電壓至380V額定電流至600A的電力線路中的接觸器，主要供冶金、軋鋼企業起重機等的電器設備中，作遠距離接通和分?jǐn)嚯娐?，并作為交流電動機頻繁地起動、停止和反接等之用。

2  規范性引用文件

下列標準所包含的條文，通過在標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效 。

GB/T 2828.1—2003  計數抽樣檢驗程序  第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃（ISO2859-1：1999，IDT）

GB/T 2900.18—2008  電工術語 低壓電器

GB/T 5169.10—2006  電工電子產品著火危險試驗  第10部分： 灼熱絲/熱絲基本試驗方法  灼熱絲裝置和通用試驗方法

（idt IEC60695-2-10：2000）

GB/T5169.11—2006 電工電子產品著火危險試驗  第11部分： 灼熱絲/熱絲基本試驗方法  成品的灼熱絲可燃性試驗方法（idt IEC60695-2-11：2000）

GB 14048.1—2006  低壓開關設備和控制設備  第1部分：總則（eqv IEC60947-1:2001）

GB 14048.4—2003  低壓開關設備和控制設備 機電式接觸器和電動機起動器（IEC60947-4-1:2000）

GB 14048.5—2008  低壓開關設備和控制設備   第5-1部分：控制電路電器和開關元件機電式控制電路電器（eqv IEC60947-5-1:2003）

3  術語、符號、代號

3.1  術語

本表準引用GB/T 2009.18和GB 14048.4中的有關術語及其定義。

3.2  符號

AC 交流；

DC 直流；

 Ith  約定自由空氣發熱電流；

Ie 額定工作電流；

I  接通電流；

Ic  分?jǐn)嚯娏鳎?/p>

Ue  額定工作電壓；

Us  額定控制電源電壓；

Ui  額定絕緣電壓；

U  接通電壓；

Ur  分?jǐn)嗪蠡謴?fù)電壓；

COSф  功率因數；

T0.95  直流電流從零上升到0.95穩態值所用的時間；

    f    試驗電路固有振蕩頻率

r   試驗電路固有振蕩系數

SCPD 與短路保護電器的協調配合；

3.3   代號

3.3.1  主電路的使用類別代號見表1

表1  主電路使用類別代號

3.3.2  輔助電路的使用類別代號見表2

表2 輔助電路使用類別代號

4  產品型號、規格、基本參數和分類

4.1   型號及其含義

4.2.1  接觸器的基本參數見表3。AC-2為基本使用類別，AC-4使用類別僅適于接通和分?jǐn)嗄芰Α?/p>

                            表3  基本參數

4.2.2  額定工作制

接觸器適用于下述工作制。

4.2.2.1     八小時工作制（僅適于二、三極接觸器）

此工作制是基本工作制。

4.2.2.2  斷續周期工作制

a) 三極接觸器在負載因數為40%，負載為AC-2使用類別下的每小時最高操作循環數為：

額定工作電流在250A及以下者為600級，即600次/小時，

額定工作電流在400A及以下者為300級，即300次/小時。

b) 二、三級接觸器的吸引線圈負載因數為40%，主電路無載下所允許的每小時最高操作循環數為：

額定工作電流在250A及以下者為1800級，即1800次/小時，

額定工作電流在400A及以下者為1200級，即1200次/小時。

C）四、五級接觸器的吸引線圈負載因數為40%時，主電路無載下所允許的每小時最高操作循環數為：

額定工作電流在250A及以下者為600級，即600次/小時，

額定工作電流在400A及以下者為300級，即300次/小時。

注：AC-4使用類別下的每小時最高操作循環數由供需雙方另行商定。

4.2.3  控制電路

接觸器額定控制電源電壓（Us）標準值為：

交流（50HZ）36、127、220、380V（CJ12和CJ12F系列）；

直流24、48、110、220V。

4.3  型式和分類

4.3.1  按極數分：

a)二極；

b)三極；

c)四極；

d)五極。

4.3.2  按滅弧結構和原理分：

a) 串聯磁吹線圈和縱縫滅弧方式；

b) 鐵引弧角和多縱縫滅弧方式。

4.3.3  按控制電路電源電壓性質分：

a) 交流；

b) 直流。

4.4  外形及安裝尺寸

   接觸器外形及安裝尺寸見圖1、表4、表5。

注：1、尺寸L、M為飛弧距離。

2、U為檢修時銜鐵打開的尺寸。

3、W為加裝機械聯鎖時兩臺接觸器安裝孔中心距離尺寸。

表4

表5

5   產品資料

5.1 銘牌

每臺接觸器上均應在明顯部位裝有一塊字跡清楚并不易磨滅的銘牌，其上應載有以下內容：

a) 制造廠廠名與商標；

b) 產品名稱、型號和出廠年月；

c) 額定工作電壓及相應使用類別的額定工作電流；

d）產品所符合的標準號。

5.2  線圈標牌

接觸器的電壓線圈標牌應標明下列內容；

a) 線圈的代號及所適用的產品品種規格；

b) 線圈的電流種類與額定控制電源電壓，交流時注明頻率數；

c) 線圈在+200時的直流電阻值；

d) 負載因數。

5.3  接地標志和識別

a) 線圈接線端子的標志和識別

接觸器線圈的接線端子由字母系統標志，應分別標志為A1和A2。如圖1所示。

                  A1                              A2

                 圖1  線圈接線端子的標志

對具有公用抽頭的線圈，抽頭接線端子應按順序標志A3和A4等，如圖2所示。按此順序輸入端均可以是奇數或偶數。

               A1                                  A2            A1                              A2

                                    A3            A3

                       圖2  有公用抽頭接線端子的標志

對具有兩個繞組的線圈，第一個線圈的接線端子標志為A1、A2，第二個線圈的接線端子標志為B1、B2。

b） 主電路的接線端子標志和識別

三極接觸器的主電路接線端子應由單獨的數字和字母數字系統標志，如圖3所示。

                          圖3  主電路接線端子的標志

c） 輔助電路的接線端子標志和識別

輔助電路的接線端子應用兩位數字標志和識別：個位數是功能數，1、2表示常閉觸頭電路，3、4表示常開觸頭電路，十位數是序列數，屬相同觸頭元件的端子應用相同序列數標志，具有相同功能的觸頭元件應有不同的序列數。

因輔助觸頭常開、常閉對數可任意組合，以常用典型的三常開、三常閉為例，其標志如圖4所示。

       13    23     33     41    51     61

        ------------------------------------------

           14     24    34     42     52    62

 圖4   輔助電路接線端子的標志

d) 接地端子的標志應采用符號    ，并保證其清楚和能永久性地辨認出來。

6  正常工作條件和安裝條件

6.1  周圍空氣溫度

6.1.1  周圍空氣溫度不超過+400C，且其24h內的平均溫度值不超過+350C.

6.1.2  周圍空氣溫度的下限為-50C （也可以為-100C或-250C，但定貨時需向制造廠聲明）

6.2  海拔

安裝地點的海拔不超過2000m。

板后接線

插入式接線

6.3  大氣條件

安裝地點的空氣相對濕度在最高溫度為+400C時不超過50%；在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+250C。該月的月平均最大相對濕度不超過90%，由于溫度變化發生在產品上的凝露情況必須采取措施。

6.4  污染等級

污染等級為3級。

6.5  安裝類別

負載水平級

6.6  安裝條件

安裝面與垂直面向上或向后的傾斜度不大于50。

6.7  振動條件

振幅不大于6mm，上下振動頻率不大于3HZ的場合。
