液壓扳手

KLCD系列中空型扭矩扳手

產品特點：
1、航空鋁鈦合金材料、一體成型機身高強度、高韌性
2、360°x180°可旋轉油管接頭，五使用空間限制
3、扭矩重復精度±3
4、可更換多種工作頭
配套設備：液壓扳手專用泵、套筒、高壓軟管

 液壓扳手

1、航空鋁鈦合金材料、一體成型機身高強度、高韌性；
2、止回掣子結構，克服螺栓扭轉回彈導致工具逆轉現象；
3、360°x180°可旋轉油管接頭，無使用空間限制；
4、一體式加長設計，力臂更長，更輕便；
5、工作頭與反力支點同軸，完善的受力結構設計，提高使用壽命；
6、扭矩恒定輸出，扭矩重復精度±3  ；
7、可以更換的多種工作頭，返力臂也可根據現場空間定制。

 結構功能：

（1）注射系統 注射系統的作用：注射系統是注塑機主要的組成部分之一，一般有柱塞式、螺桿式、螺桿預塑柱塞注射式3種主要形式。
（2）合模系統 合模系統的作用：合模系統的作用是保證模具閉合、開啟及頂出制品。
（3）液壓系統 液壓傳動系統的作用是實現注塑機按工藝過程所要求的各種動作提供動力，并滿足注塑機各部分所需壓力、速度、溫度等的要求。
（4）電氣控制系統 電氣控制系統與液壓系統合理配合，可實現注射機的工藝過程要求（壓力、溫度、速度、時間）和各種程序動作。
（5）加熱/冷卻系統 加熱系統是用來加熱料筒及注射噴嘴的，注塑機料筒一般采用電熱圈作為加熱裝置，安裝在料筒的外部，并用熱電偶分段檢測。
（6）潤滑系統 潤滑系統是注塑機的動模板、調模裝置、連桿機鉸等處有相對運動的部位提供潤滑條件的回路，以便減少能耗和提高零件壽命，潤滑可以是定期的手動潤滑，也可以是自動電動潤滑；
（7）  保護與監測系統 注塑機的  裝置主要是用來保護人、機  的裝置。

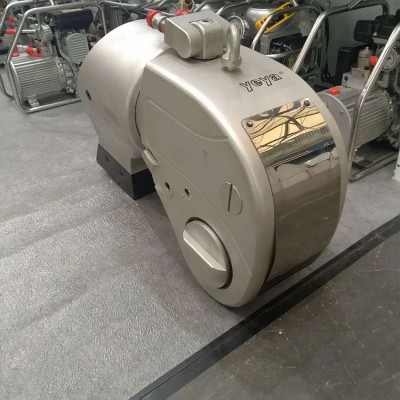

液壓扭矩扳手是由本體、電動液壓泵、雙聯高壓油管、高強度套筒組成。液壓泵啟動后通過馬達產生壓力，將內部的液壓油通過油管介質傳送到液壓扭矩扳手，然后推動液壓扭矩扳手的活塞桿，由活塞桿帶動扳手前部的棘輪使棘輪能帶動驅動軸來完成螺栓的預緊拆松工作。

液壓扭矩扳手的本體主要由三部分組成，本體（也叫殼體），油缸和傳動部件。油缸輸出力，油缸活塞桿與傳動部分組成運動副，油缸中心到傳動部件中心距離是液壓扳手放大力臂，油缸出力乘以力臂**是液壓扳手理論輸出扭矩。

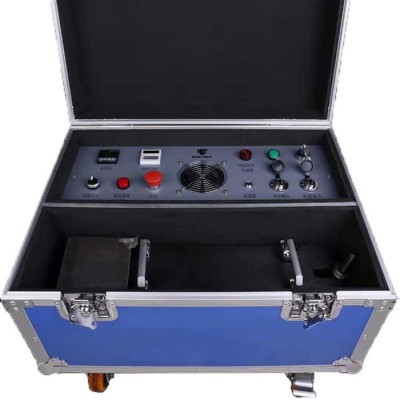

液壓扳手泵是液壓扳手的動力單元.。液壓扳手泵屬于高壓泵，高工作壓力一般為70MPa，常見的有電動液壓泵和氣動液壓泵。

液壓扳手泵由馬達（電機或氣馬達）、泵、管路、電氣控制等組成；泵常見的有二  泵和三  泵，一般的二  泵是低壓齒輪泵和高壓柱塞泵。齒輪泵為柱塞泵提供帶壓液壓油，齒輪泵和柱塞泵的換壓力為7-10MPa。三  泵的結構多樣，典型的采用全部為柱塞泵的結構，低壓4根大直徑柱塞，中壓2根小直徑柱塞，高壓2根小直徑柱塞。也有三  泵采用一  泵為齒輪泵，二  、三  泵為柱塞泵；三  泵的一  、二  、三  分別稱為低壓、中壓、高壓。
