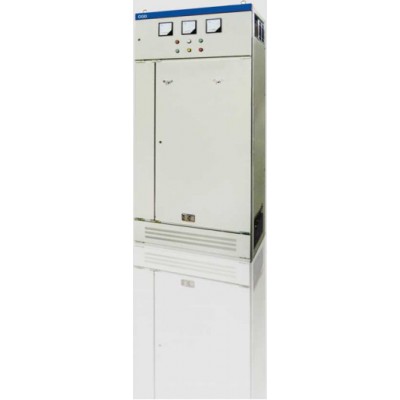

GGD型交流低壓配電柜

一、 適用范圍

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力 用戶的交流50Hz,額定工作電壓380V,額定工作電流M4000A的配電 系統，作為動力、照明及配電設備的電能轉換，分配與控制之用。

該產品分?jǐn)嗄芰Ω? 動熱穩定性好、線路方案靈活、組合方便、 實用性強、結構等級高等特點。該產品是我國組裝式，固定面板開 關柜的代表產品之一。

二、 結構特點

? GGD型交流低壓配電柜的柜體采用通用柜的形式，構架有8MF冷 彎型鋼局部焊接組裝而成，構架零件及專用配套零件由本公司配套 供貨，以保證柜體的精度和質量。

? 通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。 可以使工廠實現預先生產，縮短了生產制造周期，提高了工作效率。

? GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端 均有不同數量的散熱槽孔。當柜內電器元件發熱后，熱量上升，通 過上端槽孔排出，而冷風不斷由下端槽孔補充進柜，使密封的柜體 自下而上形成一個自然的通風道，達到散風的目的。

? 柜門用轉軸式活動鉉鏈與構架相連，安裝、拆卸方便。門的折邊處 均嵌有一根山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮 行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

? 裝有電器元件的儀表用多股軟銅線與構架相連，柜內的安裝件與構 架間用滾花螺釘連接，整柜構成完整的接地保護電路。

五、 結構特點

? NY-GGD型交流低壓配電柜的柜體釆用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專 用配套零件由本公司配套供貨，以保證柜體的精度和質量。

?通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高?？梢允构S實現預先生產。即縮短了生產制造 周期，也提高了工作效率。

? NY-GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件 發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通 風道，達到散熱的目的。

? NY-GGD柜按照現代工業產品造型設計的要求，釆用黃金分割比的方法設計柜體外型和各部分的分割尺寸，使整柜美 觀，大方，新穎。

?柜門用轉軸式活動鉉鏈與構架相連，安裝、拆卸方便c門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的 嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

?裝有電器元件的儀表門用多股軟銅線與構架相連，柜內的按裝件與構架間用滾花螺釘連接，整柜構成完整的接地保 護電路。

?柜體面漆選用聚脂桔型烘漆，亦可選取用噴塑粉工藝處理，均具有附若力強，質感好的特點，整柜呈亞光色調，避 免了眩目效應，給值班人員創造了較舒適的視覺環境。

?柜體的頂蓋在需要時可拆卸，便于現場主母線的裝配和調整，柜頂四角裝有吊環，用于起吊和裝運。

?柜體的防護等級為IP30,用戶也可根據環境的要求在IP20-IP40之間選擇。

六、 訂貨須知

訂貨時用戶應提供下列資料：

?產品的全型號（包括主電路方案和輔助電路方案）

?主電路系統組合順序圖；

?輔助電路電氣原理圖；

?柜內元器件清單；

?其它與產品正常使用條件不符的特殊要求。
