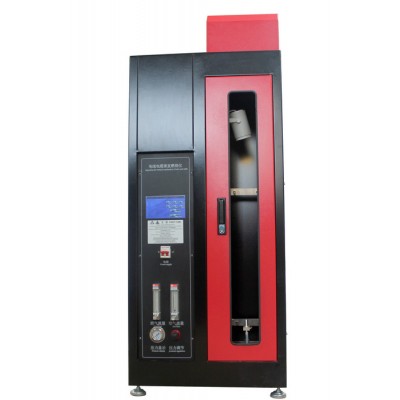

觸摸屏款單根電線電纜垂直燃燒儀DJC-1型






標準推薦兩種火焰校準方式：

（1）火焰內焰50～60mm，外焰170～190 mm

(2)10g銅頭從100℃升溫到700℃時間為45±5S

如果用戶采用第二種方式驗證火焰，則需選配火焰校準裝置。前期采購暫不考慮火焰校準方式，后期如有需要可再加配。


一、使用范圍

單根電線電纜垂直燃燒試驗儀主要針對導體直徑大于8mm(截面積大于0.5mm2)或小于8mm(截面積小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生 產和質檢部門。該款采用了GB18380.12-2008附錄B中關于空氣混合結構部分的推薦的產品結構，細節上也完全滿足質檢單位驗收需求。

二、產品功能特點

單根電線電纜垂直燃燒試驗是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源 ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

三、主要技術參數

1. 七寸全彩可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能

2. 自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣

3. 啟動時可選擇是否自動點火;啟動、停止、燃氣、計時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗

4. 計時按鈕配合PLC自動記錄儲存燃燒耗時間

5. 試驗時間系統自動記錄，并生成試驗結果

6. 燃燒器：內徑Φ9.5mm ± 0.5mm

7. 試驗傾角： 45° 式樣橫梁可前后移動，根據式樣粗細調節與本生燈的位置；

8. 火焰高度：20mm ± 2mm 到190mm±1mm可調

9. 施焰時間: 0-999.9s±0.1s可調

10. 燃燒氣體: 95% 丙烷氣( 一般情況可采用液化石油氣代替 )

11. 燃氣：采用高純度丙烷氣或石油液化氣（用戶自備）；

12. 被試驗電線電纜長度：600±25mm；

13. 被試驗電線電纜外徑：導體直徑大于0.8mm或截面積大于0.5mm2

14. 本裝置應安放在不通風且溫度為（23±10）℃的環境中進行試

15. 燃燒噴燈標準功率：1KW;

16. 電源電壓：220V/50Hz

17. 燃氣流量：0-1L/min

18. 空氣流量：1.5-15L/min

19.  箱體材料：鋼板靜電噴涂  （可指定不銹鋼材質機箱）

20. 設備外形尺寸：長60 cm 寬45cm  高156cm


四、設計標準

GB/T18380.1-2008、GB/T18380.11-2008、GB/T18380.12-2008、

GB/T18380.21-2008、GB/T18380.22-2008

五、適用標準

IEC60332 、 GB/T19666-2005、  GB12972 、 GB13033 、  MT818、MT386、ISO5656
