您好，歡迎來到智能裝備網！
KITZ北澤閥門,YS耀希達凱,臺灣317閥門,臺灣TOP閥門,斯派莎克系

普通會員

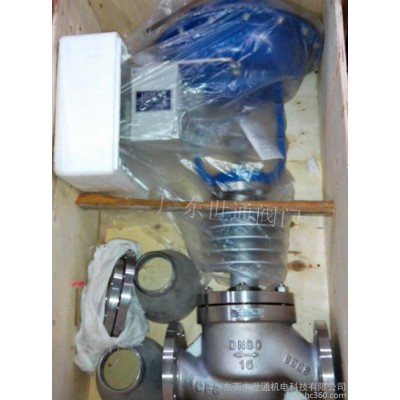

廣東代理**控制閥：氣動薄膜式切斷閥、氣動高溫調節閥

價格 ￥880.00元/個
產品標簽
供應總量
500 個
最小起訂
1 個
廠家區域
廣東東莞市
發貨期限：
自買家付款之日起 天內發貨
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
好貨推薦

廣東代理**控制閥：氣

￥880.00/個

店鋪信息

所在地區：廣東 東莞市

會員級別：企業用戶第1年

身份認證：

已  繳 納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業名片

東莞市世通機電科技有限公司

微信客服
【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝
產品詳情
標準：
國標
材質：
鑄鋼
標準 國標
材質 鑄鋼
工作溫度 常溫
公稱通徑 DN25-DN200（mm）
規格 DN25
連接形式 法蘭
流動方向 單向
密封形式 硬密封型
驅動方式 手動
適用介質 水,蒸汽,油品,弱酸堿介質,空氣,蒸汽、空氣、油
形態 隔膜式
零部件及配件 閥體
壓力環境 常壓
類型(通道位置) 直通式
品牌 工洲、上海
型號 ZSQN、ZSQP
加工定制 是

一、產品概述

     氣動活塞式切斷閥(簡稱活塞式切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。

二、產品特點

   氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
    當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。


公稱通徑DN(mm)

20

25

32

40

50

65

80

100

額定流量系數Kv

7

11

20

30

48

75

120

190

額定行程

8

12

20

25

氣缸直徑

75

100

150

允許泄漏量

硬密封(1/h)

單座、三通：1.2X10 -7 X閥額定容量

套筒：5X10 -6 X閥額定容量

軟密封

VI級

工作溫度(℃)

-20～200 -40～450

公稱壓力PN (MPa)

1.6 4.0 6.4

允許壓差

(MPa)

ZSQP

單作用

1.16

0.66

0.38

0.6

0.39

0.47

0.31

0.20

雙作用

6.4

5.0

2.8

3.3

2.13

2.71

1.75

1.11

ZSQM

單作用

公稱壓力

雙作用

ZSQN

單作用

0.89

0.57

0.35

0.56

0.36

0.45

0.30

0.20

雙作用

5.2

3.22

2.03

2.27

1.46

2.00

1.32

0.85

信號壓力(kPa)

0或400～600



























三、規格重量


公稱通徑DN

L

A

H

L 1

H 1

A 1

重量(Kg)

信號接頭內螺紋

20

150

130

220

80

115

100

10

M10X1

25

160

130

220

80

120

100

12

32

180

150

235

80

130

100

15

40

200














四、連接標準
·法蘭標準：鑄鐵法蘭GB4216-84鑄鋼法蘭GB9113-88、JB/T79—94
·法蘭密封面型式：PN16為凸面PN40、64為凹凸面，閥體為凹面
·結構長度：GB12221-89
·執行機構信號接口：M10X1
*閥體法蘭及法蘭端面距可按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準

◆訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·閥前壓力
·切斷壓差
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求
