材質	碳鋼
連接形式	法蘭
品牌	上業
型號	HCBE

產品概述

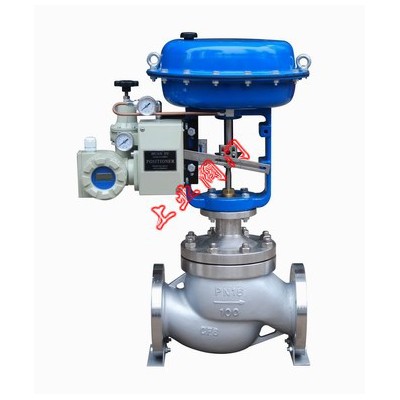

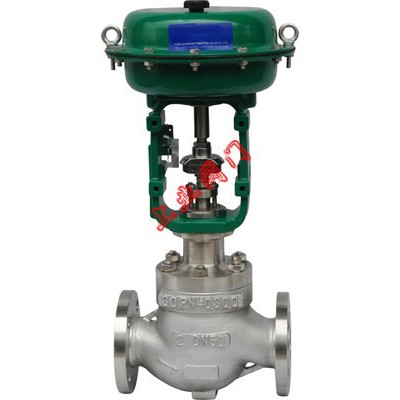

    HCBE籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-2標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。

閥體
型式：直通鑄造球型閥
公稱通徑：100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm）
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：柱塞型壓力平衡式閥芯
流量特性：高容量流量特性,參考圖
金屬閥座:等百分比特性（%）和線性特性（L）
軟閥座:等百分比特性（%）和線性特性（L），高精度流量特性,參考圖
金屬閥座:等百分比特性（%）和線性特性（L）
軟閥座:等百分比特性（%）和線性特性（L）

注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。2、軟閥座的工作溫度和壓差范圍，請參考圖3
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式：LHA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布
彈簧范圍：20～100kPa、80～240kPa
供氣壓力：140、160、280、350kPa
氣源接口：Rc1/4
環境溫度：-30～+70℃
閥作用型式：氣-開式或氣-關式
附件：定位器、手輪機構、氣動閥位傳送器等。

性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料

可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

A、高容量套筒

公稱通徑		100	150	200
閥座直徑		100	150	200
額定Cv值	等百分比特性	220	420	820
	線性特性	240	435	850
額定行程		38	50	75

B、高精度特性套筒和普通流量特性套筒

公稱通徑	100			125			150			200			250			300
閥座直徑	65	80	100	80	100	125	100	125	150	125	150	200	150	200	250	150	250	300
額定Cv值	68	99	175	99	175	275	175	275	360	275	360	650	395	640	1000	640	1000	1440
額定行程	38			50						75			100

流量特性

高精度流量特性曲線圖

備注：1、17-4PH不銹鋼（SCS24）不需堆焊。 　　　 2、空化、閃蒸和禁油的場合，不管工作溫度和壓力多大，建議堆焊司太萊合金。

允許壓差

A.氣—關式閥

執行機構	供氣壓力（KPa）	彈簧范圍（KPa）	定位器	允許壓差
				公稱通徑
				100	125	150	200	250	300
LHA3D	140	20～100	有或無	18	14	10	-	-	-
	160	20～100	有	43	37	32	-	-	-
	350	80～240	有	60	60	60	-	-	-
LHA4D	140	20～100	有或無				18	-	-
	160	20～100	有				43	-	-
	350	80～240	有				60	-	-
LHA5D	140	20～100	有或無					14	10
	160	20～100	有					37	32
	280	20～100	有					60	60

B.氣—開式閥

執行機構	供氣壓力（KPa）	彈簧范圍（KPa）	定位器	允許壓差
				公稱通徑
				100	125	150	200	250	300
LHA3R	140	20～100	有或無	18	14	10
	280	80～240	有	60	60	54
LHA4R	140	20～100	有或無				18
	280	80～240	有				60
LHA5R	140	20～100	有或無					14	10
	280	80～240	有					60	60
