標準	國標
材質	不銹鋼
工作溫度	常溫
公稱通徑	40～200mm
連接形式	法蘭
流動方向	雙向
密封形式	軟密封型
驅動方式	電磁
形態	蝶式
用途	流量控制,調壓,節流
零部件及配件	閥體
壓力環境	常壓
類型(通道位置)	二通式
品牌	siemens/西門子
型號	HCB
加工定制	是

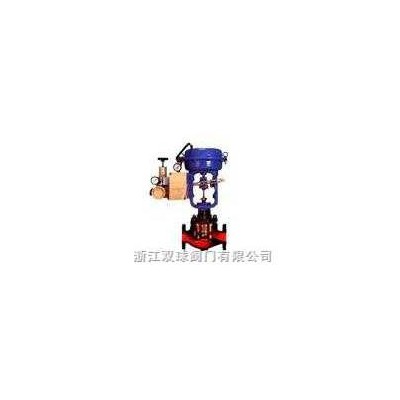

HCB籠式雙座調節閥簡介
　　閥體
　　型式直通單座鑄造球型閥
　　公稱通徑40～200mm
　　公稱壓力ANSI125、150、300、600
　　JIS10、16、20、30、40K
　　PN1.6、4.0、6.4Mpa
　　連接形式法蘭式:FFRFRJLG
　　標準按ANSIB16.5；JIS
　　JB/T79.1凸面、JB/T79.2凹凸面、PN4.0MPa
　　焊接式:嵌接焊SW（40～50mm）
　　對接焊BW（65～200mm）
　　材料HT200ZG25ZG1Cr18Ni9
　　ZG0Cr17Ni12Mo21.25Cr0.5Mo5.0Cr0.5Mo
　　SCPH21SCPH61Ti
　　上閥蓋常溫型（P）：-17~2300C
　　伸長Ⅰ型（E1）：-45~-170C,230~5660C
　　伸長Ⅱ型（E2）：整體式（E2I）：-100~-450C
　　焊接式（E2W）：-196~-1000C
　　壓蓋形式螺栓壓緊式
　　填料V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
　　閥內組件
　　閥芯形式壓力平衡式閥芯
　　流量特性高精度流量特性,參考圖1
　　高容量流量特性,參考圖2
　　工作范圍軟閥座的工作溫度和壓差參考圖3
　　司太萊堆焊的工作溫度和壓差參考圖4
　　材料（17-4PH、0Cr17Ni12Mo2Ti司太萊堆焊）
　　執行機構
　　形式HA多彈簧式薄膜執行機構
　　膜片材料乙丙橡膠夾尼龍
　　彈簧范圍0.02～0.10，0.08～0.24MPa
　　供氣壓力0.14、0.16、0.28、0.40MPa
　　氣源接頭Rc1/4
　　環境溫度－30～+700C
　　閥作用形式氣─開、氣─關式
　　附件定位器、手輪機構、氣動閥位傳送器。
　　性能
　　泄漏量金屬閥座：符合標準ANSIB16.104Ⅳ級,小于額定Cv的0.5%
　　聚四氟乙烯閥座：符合標準ANSIB16.104Ⅳ級,小于額定Cv的10-7
　　回差3%（不帶定位器）
　　1%（帶定位器）
　　線性5%（不帶定位器）
　　1%（帶定位器）
　　備注:采用標準的V型聚四氟乙烯填料。
　　可調范圍50：1
