ZM氣動薄膜調節閥 上海陸貢調節閥廠家

價格 ￥2300.00元/個
品牌名稱
LUG、德國(ADE)
產品標簽
供應總量
1000 個
最小起訂
1 個
廠家區域
上海
發貨期限：
自買家付款之日起 天內發貨
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
好貨推薦

ZJHS氣動高壓角形調節

￥2650.00/個

ZM氣動薄膜調節閥 上

￥2300.00/個

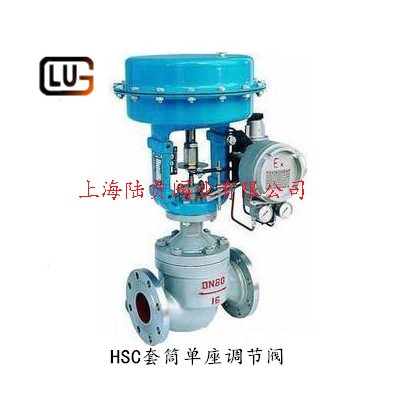

HSC套筒單座調節閥 上

￥2680.00/個

ZMAN氣動低溫雙座調節

面議

ZJHN氣動薄膜雙座調節

￥2580.00/個

ZZWEP自力式電控溫度

￥2950.00/個

店鋪信息

所在地區：上海

會員級別：企業用戶第1年

身份認證：

已  繳 納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業名片

上海陸貢閥業有限公司

微信客服
【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝
產品詳情
標準：
國標
材質：
鑄鋼
標準 國標
材質 鑄鋼
工作溫度 常溫
公稱通徑 50-300（mm）
規格 DN50
連接形式 法蘭
流動方向 單向
密封形式 軟密封型
驅動方式 氣動
適用介質 油品,水
形態 膨脹式
用途 截止,調壓,調節
零部件及配件 執行器
壓力環境 常壓
類型(通道位置) 直通式
品牌 陸貢
型號 ZM
加工定制 否
通道位置 直通式

ZM Q型氣動薄膜調節閥

產品介紹

上海陸貢ZMQ型氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
        陸貢切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
        陸貢系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

ZM Q型氣動薄膜調節閥產品特點

切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
·平衡型閥內件，提高了切斷閥的許用壓差。
·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
·活塞式執行機構，操作力大，使用壓差大。


ZM Q型氣動薄膜調節閥技術參數：

公稱通徑DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

額定流量
系數KV

單座、雙座

5

7

11

20

30

48

75

120

190

300

480

760

套筒



11

20

30

48

75

120

190

300

480

760

公稱壓力PN(MPa)

1.0 1.6 4.0 6.4

額定行程

8

12

20

25

40

50

有效面積
(c m 2 )

ZMQ型

100

200

400

600

1000

ZSQ型

100

125

160

250

允許泄
漏量

硬密封1/h

-般：10 -4 X閥額定容量；嚴密型：單、雙座：1.2X10 -7，套筒5X10 -6 X閥額定容量

軟密封

VI級

允許壓差
(MPa)

ZMQ P N正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

ZMQ P N反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

ZSQ P N

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47

Z M S QM

公稱壓力

信號壓力
(kPa)

ZMQ

0或250

ZSQ

0或400～600


連接尺寸

公稱通徑

15

20

25

32

40

50

65

80

100

125

150

A

ф 196

ф 232

ф 308

ф 394

L

PN16、40

130

150

160

180

200

230

290

310

350

400

480

PN64

210

230

230

260

260

300

340

380

430

500

550

H

PN16、40

305

340

345

370

380

390

475

490

500

765

825

PN64

320

350

354

372

382

397

473

475

517

805

882

波紋管密封型

375

409

414

431

441

468

555

570

613

855

915

H 1

PN16、40

50

53

58

70

75

83

93

100

110

125

143

PN64

60

65

70

77.5

85

90

100

85

125

148

170

H 2

PN16

115

115

121

130

140

153

178

190

200

260

320

PN40

125

125

130

140

150

160

185

200

220

280

320

PN64

150

150

160

170

180

200

230

250

282

310

430

H 3

PN16、40

404

415

428

448

468

561

578

590

886

1008

1120

PN64

365

430

498

528

528

530

535

540

600

890

1208

波紋管密封型

395

465

478

509

509

548

641

658

670

976

1098

重量
(kg)

標準型

10

10

12

15

18

23

35

45

60

75

90

波紋管密封型

12

12

14

17

20

26

38

48

64

79

95

訂貨流程

1.客戶采購清單請傳真至 021-51686884，或來電咨詢 021-51998884

手機：15821416028（微信同號）

Q  Q：314857147  （上海陸貢閥業有限公司）

郵箱：314857147@qq.com
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3.具體商定：交貨期、特殊要求等事宜。

訂貨須知

1.客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
2.結構長度
3.連接形式
4.公稱直徑、全通徑、縮徑、管道尺寸
5.運用介質及溫度、壓力范圍
6.實驗、檢驗標準及其他要求
7.本廠可根據客戶特殊要求配置各類驅動裝置。
8.如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
