規格參數：

一、

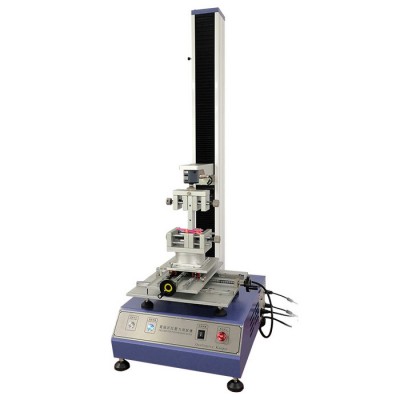

設備型號：JY-6621-S

二、

設備尺寸：

1.機臺尺寸（約）:500×649×1345 mm （L×W×H）；

2.測試空間：400×400×650mm（L×W×H）(不含夾具及荷重元空間)

三、

設備功能簡介：

可進行拉拔測試；擠壓測試；插拔耐久測試等；.

四、

測試項目:

★ 連接器側向受力疲勞測試

★ 同時可以滿足micro USB,Typec USB 測試

★ 可同時與接觸阻抗機連線

五、

機器特點

硬件：

u       同時滿足90度及270度在推力標準

u       USB每個面可以設定測試次數

u       推力值可以調節為2kg-10kg

u       機器可以從上方下壓一個觸點到USB公頭對應Plug上，持續增加壓力到設定的值（如5kg），達到壓力后會自動回彈。然后加持產品的裝置會自動轉動90度，進入另一個方向測試，循環測試

u       同時滿足I9.I6.G6.J7.F6.G9等同一系列含micro USB.Typec USB產品

u       解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。

軟件：

u       可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表）

u       測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）

u       測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）

u       檢驗報表抬頭內容可隨時修改（中英文皆可）

u       檢驗報表可轉換為Word  Excel等文書報表格式。

u       軟件版本可實現中，英文，繁體，三種文字版本自由轉換。

六、

設備主要技術參數：

1.      荷重元容量: 500N;

2.      試驗力測量范圍:0.2%～100.%FS

3.      試驗力示值相對誤差:示值的±0.2%以內

4.      位移示值相對誤差:示值的±0.2%以內

5.      位移分辨力:0.001ｍm

6.      力控速率相對誤差:設定值的±1%以內

7.      拉伸/壓縮速度調節范圍:1~1000mm/min，去程和回程速度可分別設定不同的速度。拉伸/壓縮相對誤差:速率<1mm/min時，設定值的±1.0%以內；速率≥1mm/min時，設定值的±0.2%以內

8.      控制方式：支持恒定位移、恒定力值的拉伸/壓縮測試；

9.      時間：保拉,、保壓時間可設置，

10.   次數：次數設置范圍0~99999次；

11.   測試有效行程:650mm（不含夾具）

12.   有效試驗寬度:400mm

13.   試驗圖形：顯示力值-時間/力值-位移曲線，并可以相互切換(但已測過的數據不能變過來）；

14.   試驗數據：可保存和導出測試數據和試驗曲線圖；

15.   電源      220V 50HZ 10A

16.   大容量保護，本機為保護計算機系統，防止荷重超過本機之安全容量，可設定不同之安全容量，當到達設定容量時，能自動停機，保護荷重元.

17.   傳感器(荷重元)：NTS傳感器.

18.   荷重過載保護：當測試的力值達到設定的保護值時，不須按停止，機臺自動停止，軟件顯示荷重過載。

19.   防塵套：導螺桿有防塵裝置，防止飛塵及試驗物跑入導螺桿內，增長儀器壽命及精度，美觀儀器等功能.

20.   上極限與下極限：當上橫桿到達高點與低點，觸到調整環時，機器自動停止，上下極限燈為紅色，保護荷重元，馬達，可避免操作者使用不當，造成儀器之損壞.

21.   馬達：400W松下伺服馬達.

22.   保固：一年免費售后服務及終身售后服務

23.   傳動：伺服馬達帶動滾球絲桿，聲音小，耐用性高.
